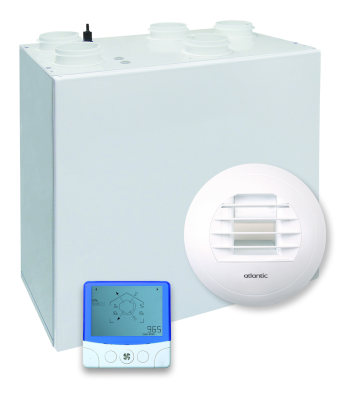

Centrale VMC double flux ATLANTIC Duolix Max + Kit d'accessoires pour installation linéaire 10 bouches

Atlantic
DUOLIXMAX+KIT
(412 137+412 084)
  • Description

VMC à récupération d'énergie pour maison individuelle T2 à T9. Rendement jusqu’à 92%, By-Pass total, commande radio, mode absence, filtration haute efficacité, surventilation.

Avec kit d'accessoires

Atlantic

Les + du produit

  • Consomme moins qu'une VMC hygro B*,
  • Jusqu’à 92% de récupération de chaleur,
  • Commande sans fil exclusive,
  • Mode absence,
  • Confort d'été renforcé,
  • Diagnostic automatique de bon fonctionnement,
  • Gestion automatique de la surventilation,
  • Installation et maintenance simplifiée.



Description

  • Centrale double flux pour maison individuelle T2 : 1 salle de bains, 1 WC à T5/T9 : 3 salles de bains, 2 WC.
  • Commande sans fil exclusive multifonctions : paramétrage de l’installation, gestion du débit de pointe cuisine, du by-pass, du mode absence, de la surventilation, témoin d’alertes filtres et affichage d’informations pertinentes telles que les températures aux entrées et sorties de l’échangeur et les économies d‘énergie réalisées.
  • Surventilation possible via Duolix MAX ou par un système parallèle.
  • Compatible avec puits canadien et régulation automatique intégrée.
  • Mode absence : réduction du débit global du logement jusqu'au débit minimal réglementaire de l'arrêté de mars 1982, jusqu'à 33 % de gains sur une VMC hygro B*.
  • Echangeur haut rendement : certifié 91,5% selon référentiel NF 205.
  • By-pass total : fonctionnement automatique, températures de consigne paramétrables.
  • Maintenance facile : accès simplifié aux filtres et diagnostic automatique de bon fonctionnement.

* pour un T4, 1 salle de bains, 1 WC par rapport à une VMC hygroréglable de type B Atlantic Hygrolix.

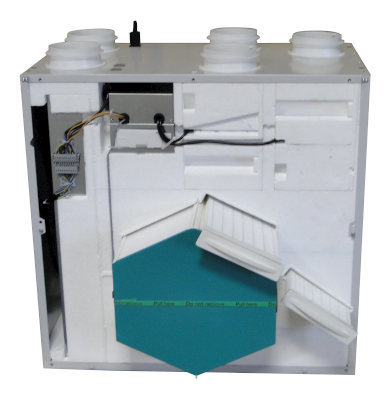

Construction

  • Caisson en tôle peinte.
  • Façade thermoformée blanche.
  • Moteurs basse consommation à courant continu, à débits constants de 24,1 à 70,5 W-Th-C.
  • Intérieur : PSE et mousse polyuréthane isolante.
  • Echangeur haut rendement en polystyrène.
  • Filtres plissés haute efficacité F7 à l’extraction et au soufflage.
  • By-pass total intégré.
  • Poids : 45 kg.
  • Alimentation Mono 230 V - 50 Hz.
  • 5 piquages Ø 125 sur la face supérieure avec joints d’étanchéité :
    • 1 prise d’air neuf Ø 125,
    • 1 rejet Ø 125,
    • 1 piquage distribution d’air neuf Ø 125,
    • 1 piquage d’air extrait de la cuisine Ø 125,
    • 1 piquage d’air extrait des sanitaires Ø 125.
    • Commande sans fil.



Pour une efficacité maximale, prévoir l’installation de la centrale Duolix MAX sur un mur porteur, dans une pièce de service (type cellier, buanderie), dans le volume chauffé.

Si le réseau passe en dehors du volume chauffé, il est impératif d’utiliser des conduits isolés d‘épaisseur d’isolant 50 mm.

Notice d'utilisation Duolix Max (pdf) - Notice de montage Duolix Max (pdf)



Détail du kit joint

  • 6 bouches PB 80 R
  • 1 bouche cuisine GB 125 NP
  • 2 bouches auto PB 80 A 15 PN
  • 1 bouche auto PB 80 A 30 PN
  • Colliers
  • 9 Tés 125/80
  • 2 bouchons Ø 125mm.

Schéma du Kit Duolix Max

Schéma du kit Duolix Max
