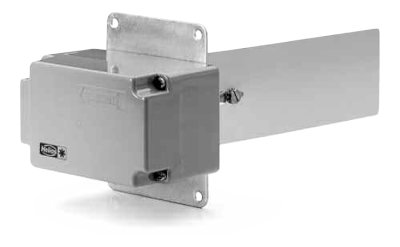

Contrôleur de flux mécanique HELIOS

Helios
SWT
(0080)
  • Description
Contrôle mécanique d’une valeur de flux d’air minimum avec seuil de déclenchement réglable, en conduits et gaines de largeur supérieure à 315 mm.

Description

Construction robuste, avec palette en acier inoxydable et bride de montage pour fixation sur la paroi de la gaine.

Fonctionnement

Contacts de sortie inverseurs libres de potentiel.
Signalisation défaut de vitesse critique min. ou max..
Vitesses minimum réglables en dépassement:
– négatif du seuil env. 1,5 m/sec.
– positif du seuil env. 3 m/sec.

Montage

La position du capteur à palette ne doit pas contrer ou annuler la force du ressort.

Caractéristiques techniques

Tension : 24-230 V AC, 50/60 Hz
Courant max. : 15 (8) A (ind.)
Plage de température : -40...+85 °C
Protection : IP 65
Dim. mm
– palette : H 55, L 175
– boîtier : L 107 x H 69 x P 70
Poids : env. 0,4 kg
Schéma de branchement N° SS-557.1

Notice d'installation et d'utilisation SWT
