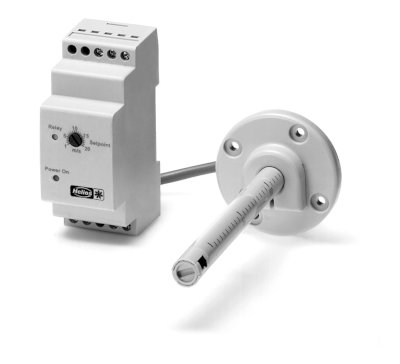

Contrôleur de flux électronique HELIOS

Helios
SWE
(0065)
  • Description
Pour le contrôle du flux d’air en réseau aéraulique.
Déclenchement au choix, par manque ou présence de flux.

Fonctionnement

La sonde (raccordée à l’auxiliaire de commande) mesure la vitesse de l’air et la compare à la valeur de consigne (réglable en façade de 1 à 20 m/s).
Le relais est actionné en cas de différence positive ou négative.
Ce fonctionnement peut être inversé sur le relais. Deux LED indiquent UN et l’état du relais. Contacts de sortie libres de potentiel pour la commande d’une alarme externe (contact inverseur, max. 5 A / AC 250 V).

Montage

Auxiliaire de commande à monter en armoire sur rail de 35 mm. Sonde de flux prévue pour montage sur réseaux aérauliques, fixation sur la paroi de la gaine, avec câble de liaison longueur 2,5 m (long. max. 10 m) à raccorder sur l'auxiliaire de commande.

Caractéristiques techniques

Tension : 230 V, 1~, 50/60 Hz
Courant max. : 5 A (ind.) cos phi 0,4
Plage de vitesse : 1-20 m/s
Température du flux max. : 60 °C
Température ambiante max. : 60 °C
Protection : IP 20
Dim. mm : L 35 x H 90 x P 66
Poids env. : 0,4 kg
Schéma de branchement N° SS-689.1

Notice d'installation et d'utilisation SWE
