Conformités
- Avis Technique CSTB : n° 14/07-1193.
- Éligible au CEE : fiche opération n° BAR-TH27.
- Sécurité électrique CE.
- Recyclabilité électrique DEEE.
Description

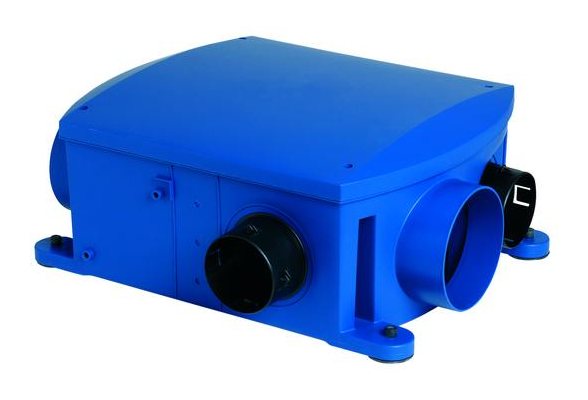

- Groupe en matière plastique recyclable, entièrement monté sur silent-blocs :
- 1 piquage Ø 125 mm,
- 3 piquages Ø 80 mm démontables,
- rejet Ø 125 mm,
- silent-blocs sous pattes de fixation pré-montés.
- Moteur asynchrone 1 vitesse sur roulements à billes avec protection thermique.
- Kit livré avec bouches hygroréglables Bahia Curve.
Mise en oeuvre
- Groupe fixé par 4 vis.
- Installation dans toutes les positions.
- Raccordement en Ø 125 mm en cuisine et en Ø 80 mm en bain, WC et cellier.
- Commande de la bouche cuisine par bouton poussoir (non fourni).
- Alimentation bouche cuisine et WC par pile (alcaline 9V, type LR 61 non fournie).
Caractéristiques techniques
- Ventilateur à courbe plate pour 2 ou 3 sanitaires maximum (2 bains ou 1 bain + 2 WC).
- Débit régulé par les bouches.
- Niveau de puissance acoustique bouche cuisine / groupe : 39 / 51 dB (A).
- Consommation en hygro B : - de 42,9 W-Th-C du F1 (1 bain/ WC) à 44,8 W-Th-C au F6 (1 bain/WC + 1 bain).
- Tension : 230 V - 50 Hz monophasé.
- Intensité de protection : 2 A.
- Classement du groupe : IPX2.
- Poids (groupe seul) : 3,3 kg.
Composition du produit
- 1 Groupe d'extraction
- 3 Piquages Ø 80 mm
- 2 Bouchons Ø 80 mm
