Kit de régulation WHST 300 T38 HELIOS pour batterie eau chaude jusqu'à 5,5 kW et 300 l/h

Helios
WHST 300 T38
(8817)
  • Description
Kit de régulation pour centrales KWL® avec batterie eau chaude
Permet la régulation de la batterie eau chaude intégrée dans les centrales KWL ..WW. Composé d’une vanne de réglage avec sonde d’applique et thermostat à distance. Solution simple et économique, montage rapide.
Plage de température 8 – 38 °C.

Kit de régulation WHST 300 T38 pour batterie eau chaude

  • Permet la régulation des batteries eau chaude de petite puissance jusqu’à environ 5,5 kW et débit d’eau jusqu’à 300 l/h.
  • Complément indispensable pour les centrales double flux avec batterie eau chaude intégrée (Helios Type KWL.. WW) et les batteries eau chaude types WHR 100 jusqu’à WHR 200.
  • Solution simple et économique, montage rapide.



Description / Utilisation

Le WHST 300 T38 est composé d’une vanne de réglage avec sonde d’applique et thermostat à distance. Adapté aux circuits de chauffage.
Le kit ne nécessite aucune alimentation électrique. Son fonctionnement est automatique et le principe identique aux vannes de réglage manuelles. Le débit d’eau varie proportionnellement pour le maintien de la température de consigne.



Options de régulation

Options de régulation par variation du débit d’eau:

  • Soufflage à température constante: la sonde d’applique est placée dans la gaine de soufflage.
  • Température d’ambiance constante: la sonde d’applique est placée dans le local sur un mur.
  • Définition de la plage de température par limitation des valeurs minimum et maximum.
  • Protection antigel: ouverture à + 8 °C.



Conditionnement

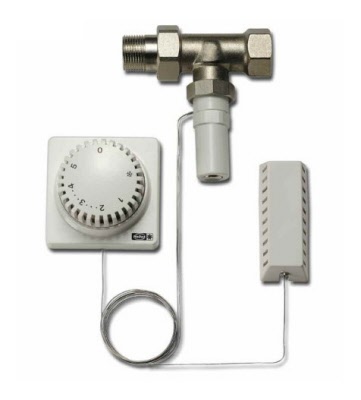

La livraison comprend:

  • Thermostat mural avec capillaire,
  • Vanne de réglage
  • Piston de réglage
  • Sonde d’applique, tube capillaire
  • Matériel de fixation



Montage

Veiller à ce que le tube capillaire ne soit ni plié ni écrasé.
Pour le maintien d’une température d’ambiance constante, positionner la sonde d’applique dans la pièce servant de référence.



Installation

Le kit de régulation WHST 300 T38 peut être utilisé pour des batteries avec un débit d’eau chaude pouvant aller jusqu’à 300 l/h. Pour le dimensionnement de la pompe de circulation (fourniture installateur), il faut faire la somme des Dp batterie eau chaude, vanne et circuit hydraulique.



Fiche produit WHST 300 T38 (pdf) - Notice d'installation et d'utilisation WHST 300 T38
