Batterie eau chaude pour conduits circulaires WHR-R HELIOS

Helios
WHR...
  • Description

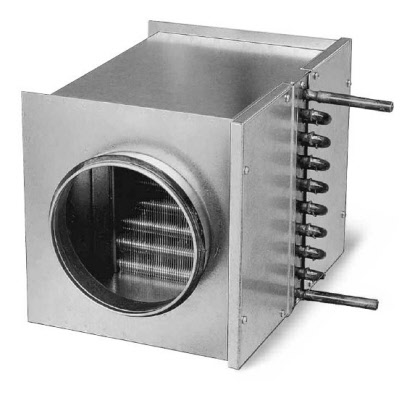

Batteries eau chaude pour montage en conduits circulaires.
Dimensions adaptées aux ventilateurs de conduits Helios. Caisson en tôle acier galvanisé, raccords circulaires avec joints à lèvres pour montage en conduits aérauliques normalisés. Echangeur en tubes cuivre avec ailettes en aluminium.
Température max. tmax. 100 °C.
Pression max. 8 bar.
Raccords d’eau filetés. Deux tôles démontables coté raccordement eau pour un nettoyage aisé de la batterie. Avec vis de purge et de vidange.

Montage
La batterie chaude doit toujours être installée sur le réseau aéraulique au refoulement du ventilateur. Si elle est montée à l’aspiration, la température maximum de l’air ne devra pas dépasser la limite admissible au ventilateur.
Pour éviter l’encrassement de la batterie et une perte de puissance, nous conseillons le montage en amont d’un filtre LFBR..
Un tronçon libre de minimum 1 m doit être prévu entre batterie et ventilateur afin de répartir le flux sur toute la surface d’échange.
La batterie doit pouvoir être vidangée et dégazée.
Attention: la protection antigel est à assurer sur site.

Sélection
L’élévation de température de l’air est fonction du débit, de la puissance de la batterie et de la température d’eau.
La taille de la batterie peut être déterminée avec les diagrammes.
Sur le tableau sont indiquées des puissances pour des valeurs prédéfinies.
Les batteries à eau chaude produisent une résistance au passage de l’air dont il faut tenir compte lors de la sélection du ventilateur.
