Conduits GALVA rigides et raccords

Pour tous les réseaux de distribution d'air

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.



Diamètres proposés : Ø 80 à 250 mm. Diamètres supérieurs sur demande.

!
Aldes

Conduit circulaire GALVA rigide, barre standard 3 mètres

Diamètres 80 à 250 mm

Domaine d'application

  • Tous réseaux de distribution d'air.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.
  • Supportage par colliers, bande à trou, rails...

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Existe aussi en taille 2.47m, 5m ou sur mesure. Nous consulter.

Aldes
RM

Raccord Mâle RM M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le raccordement entre deux conduits.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
RF

Raccord Femelle RF F/F GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le raccordement entre deux accessoires.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les RF sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes

Coude 90° embouti M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le changement de direction d'un réseau à 90°.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes

Coude 45° embouti M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le changement de direction d'un réseau à 45°.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes

Coude 30° embouti M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le changement de direction d'un réseau à 30°.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

*Le Ø250 est un coude secteur.

Autre diamètres : nous consulter.

Aldes

Coude 60° secteur M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le changement de direction d'un réseau à 60°.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
RCC

Réduction conique concentrique RCC M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le raccordement de deux conduits de diamètres différents.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
RCE

Réduction conique excentrée RCE M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le raccordement de deux conduits de diamètres différents.
  • La réduction excentrée permet de maintenir une hauteur de réseau constante.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
RPC

Réduction plate concentrique RPC M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le raccordement de deux conduits de diamètres différents sur un minimum de longueur.
  • Réduction à éviter en insufflation par rapport aux pertes de charge générées : utiliser une RCC.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
TE 90°

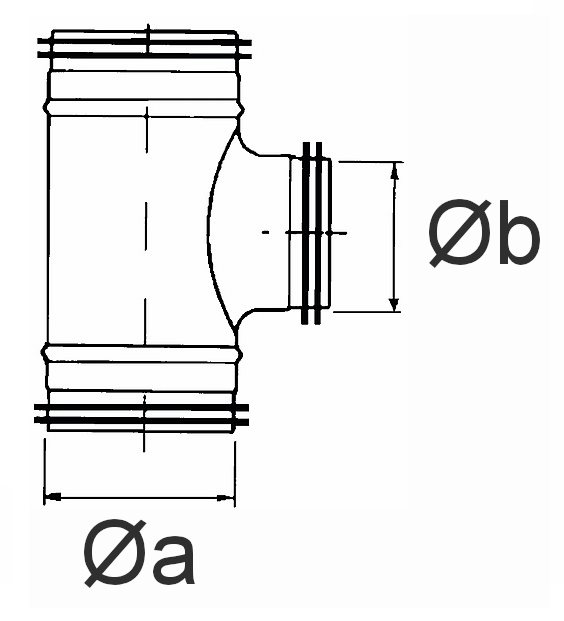

Té équerre TE 90° M/M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le raccordement de deux branches de Ø identiques ou différents de réseaux avec un angle de 90°.
  • Garantit une mise en oeuvre sans fuite ni perte de charge excessives sur le piquage.

Mise en œuvre

  • Facilité de montage des accessoires : les conduits sont femelles, les accessoires sont mâles, emboîtage par rotation.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
TO 45°

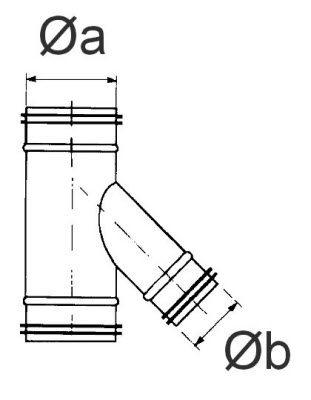

Té oblique TO 45° M/M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet le raccordement de deux branches de réseaux avec un angle de 45°.
  • Les TO sont à privilégier aux TE dans le cas de réseau en insufflation.
  • Garantit une mise en oeuvre sans fuite ni perte de charge excessives sur le piquage.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
CXE

Croix équerre CXE M/M/M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet la dérivation d'un conduit vers trois branches à 90° l'une de l'autre.
  • Garantit une mise en oeuvre sans fuite ni perte de charge excessives sur les piquages.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
CXO

Croix oblique CXO M/M/M/M GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Permet la dérivation d'un conduit vers trois branches à 45° l'une de l'autre.
  • Garantit une mise en oeuvre sans fuite ni perte de charge excessives sur les piquages.

Mise en œuvre

  • Facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
PEP 90°

Piquage équerre sur plat PEP 90° Mâle GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Piquage à 90° sur partie plane.

Mise en œuvre

  • Attention aux pertes de charge, au bruit et aux débits de fuite pouvant être générés lors de la mise en oeuvre.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
POP 45°

Piquage oblique sur plat POP 45° Mâle GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Piquage à 90° sur partie plane.

Mise en œuvre

  • Attention aux pertes de charge, au bruit et aux débits de fuite pouvant être générés lors de la mise en oeuvre.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes

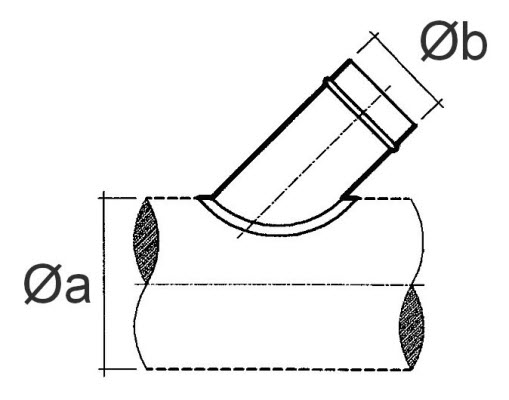

POC

Piquage oblique circulaire POC Mâle GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Piquage à 45° sur conduit circulaire.

Mise en œuvre

  • Attention aux pertes de charge, au bruit et aux débits de fuite pouvant être générés lors de la mise en oeuvre.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes

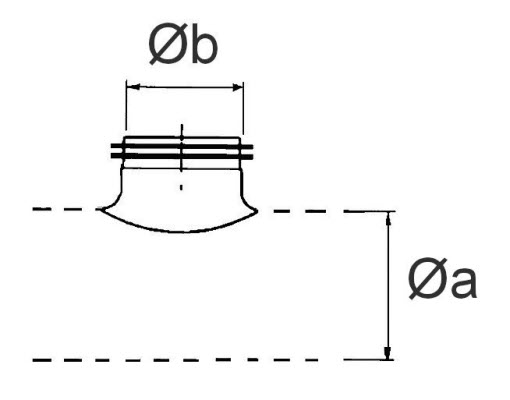

PEC

Piquage équerre circulaire PEC Mâle GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Piquage à 90° sur conduit circulaire.

Mise en œuvre

  • Attention aux pertes de charge, au bruit et aux débits de fuite pouvant être générés lors de la mise en oeuvre.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
BMF

Bouchon Mâle Femelle BMF GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Bouchon compatible sur un accessoire comme sur un conduit.

Mise en œuvre

  • Partie mâle pour boucher un conduit.
  • Partie femelle pour boucher un accessoire.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
BMG

Bouchon Mâle grillagé BMG GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Bouchon Mâle avec Grille anti-volatile.

Mise en œuvre

  • S'emboîte directement dans un conduit.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.

Aldes
BMP

Bouchon Mâle avec poignée BMP GALVA rigide

Diamètres 80 à 250 mm

Domaine d'application

  • Bouchon Mâle avec Poignée pour faciliter le retrait.

Mise en œuvre

  • S'emboîte directement dans un conduit.

Conformités

  • Classement feu A1 (anciennement classement M0) selon l'arrêté du 21/11/2002.
  • Conduits conformes aux normes :
    • NF EN 1506 (dimensions)
    • NF EN 12 237 (résistance et étanchéité).
  • Acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement.

Avantages

  • Galvanisation et épaisseurs conformes aux normes de qualité.
  • Tubes nervurés à embouts lisses pour garantir l'étanchéité des liaisons rigides.

Autre diamètres : nous consulter.
