Réseau semi-rigides FlexPipe®plus

Système hybride Rond Ø 75 mm et Plat 51x114 mm

Le système FlexPipe®plus d’Helios est unique car il permet d’utiliser indifféremment des conduits ronds ou plats, il s’adapte aux configurations du chantier et offre une solution à tous les problèmes. En savoir +

Le conduit plat, avec sa hauteur limitée à 51 mm, est idéal pour les passages étroits et de faible hauteur, il peut être posé en dalle de ravoirage. Pour une pose en dalle béton, utiliser le conduit rond.

Les conduits ronds et plats ont une section hydraulique et des pertes de charges identiques, le système est réellement hybride car il permet la combinaison des deux formes rond et plat, du collecteur aux bouches.

Les raccords mixtes verticaux et horizontaux permettent toutes les combinaisons de conduits, rond/plat, plat/plat et rond/rond.

Les collecteurs peuvent être équipés de raccords ronds et plats ou d’une combinaison des deux.

Voir la vidéo de présentation FlexPipe (Youtube)

FlexPipe®plus - fiche produit (pdf)

Mots-clés de la page : helios flexpipe, vmc tuyaux pvc, semi-rigides, semi-flexibles, hybride, vmc conduits rigides, collecteur, ...

!
Helios
(9397)
FRS-RP 75

Kit gros oeuvre VMC double flux HELIOS

Kit réseau de distribution pour 8 bouches de soufflage et d'extraction.

Le kit comprend :

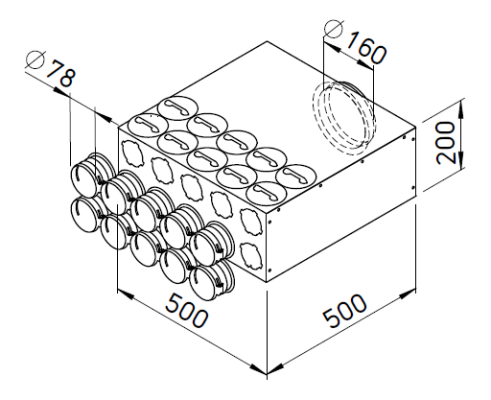

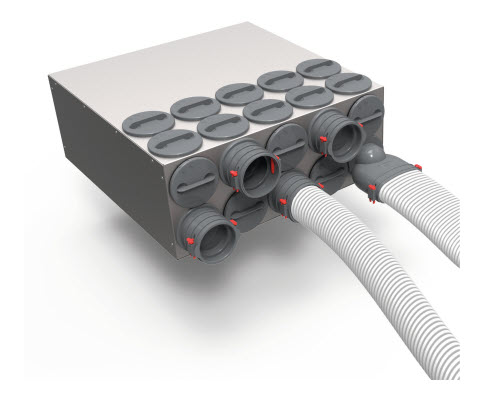

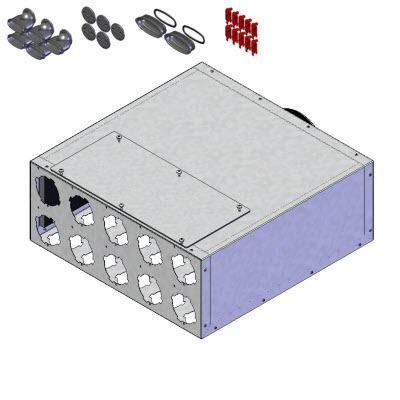

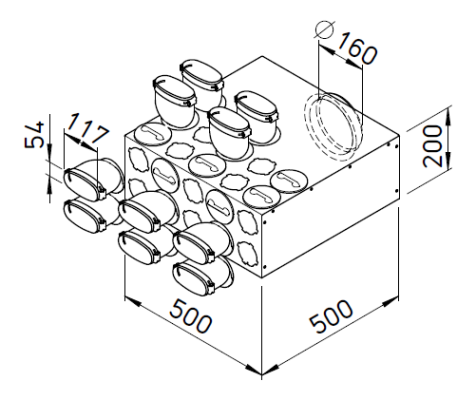

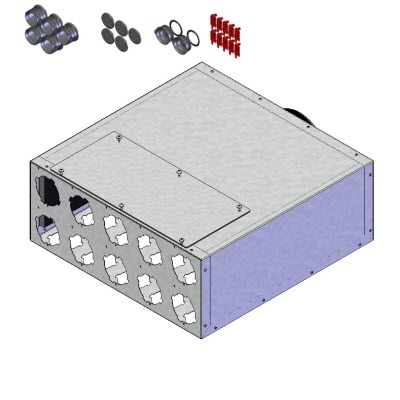

  • 2 collecteurs de 10 piquages (FRS-VK 10-75/160)
  • 3 couronnes de 50 ml de conduit de ventilation flexible annelé de forte résistance intérieur lisse traité antistatique sans odeur Ø Ext. 75 mm (FRS-R75)
  • 8 plénums pour raccordement de bouche, Ø 125 mm (FRS-DWK 2-75/125)
  • 7 coudes 90° à petit rayon (FRS-B 75)
  • 7 manchons femelle (FRS-VM 75)
  • 4 jeux de 10 joints toriques (FRS-DR 75)
  • 1 jeu de 10 bouchons de gaine (FRS-VD 75)
  • 1 rouleau de bande d'étanchéité PE rétractable (KSB)
Helios
(2913)
FRS-R 75

Conduit de ventilation Ø 75 mm longueur 50 ml FlexPipe HELIOS

La gaine VMC pour toutes les liaisons depuis les collecteurs

Le tuyau semi-rigide FRS, spécialement conçu pour la ventilation, est en PE-HD de haute qualité, traité antistatique et sans dégagement de solvant. Coextrudé, il est annelé à l’extérieur et lisse à l’intérieur ce qui lui procure les avantages suivants:

  • Faible résistance au passage de l’air et forte absorption du bruit.
  • Faible rugosité intérieure = dépôts de poussières moins importants.
  • Nettoyage facilité.
  • Manutention facilitée grâce à sa faible masse.

Idéal pour la pose en dalle béton, cloison sèche et faux plafond. Inclus 2x bouchons d’obturation, également livrables séparément.

Ø ext. = 75 mm - Ø int. = 63 mm.

Le conduit Ø 75 mm est à utiliser pour des débits jusqu'à 30 m³/h

Helios
(2797)
KWL-RS

Kit de nettoyage pour réseaux FlexPipe® et RenoPipe HELIOS

Le kit universel de nettoyage KWL-RS est parfaitement adapté au dépoussiérage des réseaux aérauliques FlexPipe® (DN 75 et DN 63) et RenoPipe (DN 100). Il peut être utilisé en poussant sur de courtes distances ou en tirant. Sur les réseaux longs ou avec coudes, il est préférable de tirer la brosse en nylon en direction du collecteur sur lequel sera fixé le coude à 90° pour l'aspiration. Un simple aspirateur convient pour collecter la poussière libérée par la brosse.

Livré dans une mallette de transport pratique. Inclus à l'unité :

  • Enrouleur manuel contenant 20 ml de fil synthétique armé de fibre de verre.
  • Brosses rondes DN 63, 75, 100
  • Coude à 90° avec joint pour l'aspiration (DN 56)
  • Adaptateur DN 56/40, DN 56/32.
Helios
(9343)
KSB 50 mm x 15 m

Bande d'étanchéité PE rétractable 15 m HELIOS

Bande d'étanchéité PE rétractable. Longueur 15 m. Largeur 50 mm.
Helios
(81921)
BANDE PERFOREE 17X25 ML

Bande perforée support de conduit, 17 mm x 25 ml HELIOS

Pour le supportage ou la fixation au sol des conduits FlexPipe FRS.
Helios
(2915)
FRS-VD 75

Bouchon de gaine femelle FlexPipe Ø 75 mm HELIOS (lot de 10 pièces)

Bouchon intérieur de gaine. Lot de 10 pièces. Couleur rouge.
Helios
(3852)

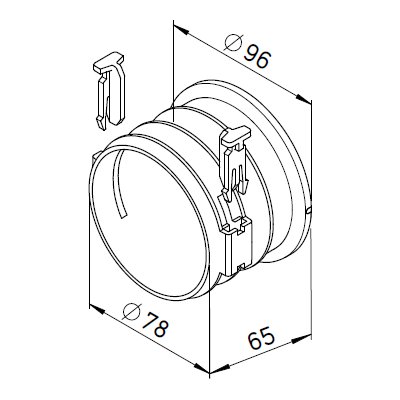

FRS-ES 75

Raccord rond Ø 75 mm FlexPipe®plus HELIOS

Raccords pour montage des conduits ronds FRS-R 75 sur les collecteurs intermédiaires, inclus 2x clips anti-arrachement.
Fixation simple et rapide par système à baïonnette, jonction étanche à l’air.
En Polypropylène antichoc.

Tous nos collecteurs sont livrés avec un nombre suffisant de raccords et couvercles à baïonnette. Possibilité de commander les raccords et couvercles séparément.

Helios
(3855)

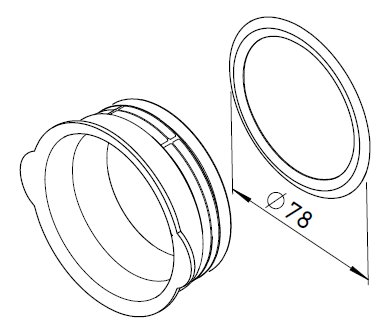

FRS-VDS 75

Bouchon femelle pour raccord FlexPipe®plus Ø 75 mm avec joint HELIOS

Helios
(2916)

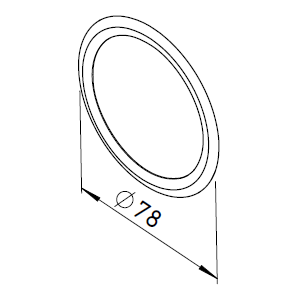

FRS-DR 75

Joint torique Ø 75 mm FlexPipe®plus HELIOS (lot de 10 pièces)

Remarque: Placer un joint torique (IP 66) à chaque jonction (conduit/conduit ou conduit / pièce de forme). Les joints toriques doivent être commandées séparément en nombre suffisant. Pour leur montage, il est recommandé d’utiliser un produit lubrifiant.
Helios
(3854)
FRS-FK

Clips anti-arrachement démontable FlexPipe®plus HELIOS (lot de 10 pièces)

Lot de 10 pièces. Pour système rond et plat. Couleur rouge.

Helios
(3853)

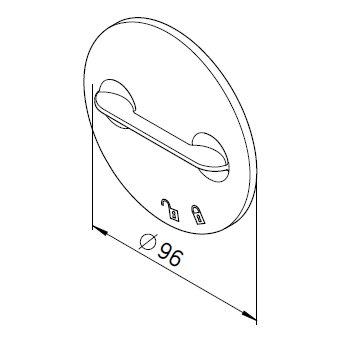

FRS-VDB

Couvercle à baïonnette FlexPipe®plus HELIOS

Couvercle à baïonnette pour obturation des ouvertures sur les collecteurs intermédiaires. En polypropylène.

Helios
(2914)

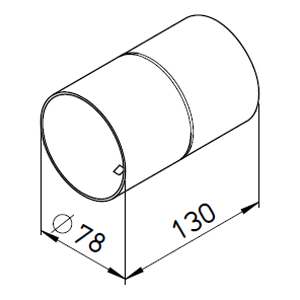

FRS-VM 75

Manchon femelle rond Ø 75 mm FlexPipe HELIOS

Manchon de liaison pour conduit rond FRS-R 75 avec sécurité anti-arrachement, en polyéthylène.
Helios
(2994)

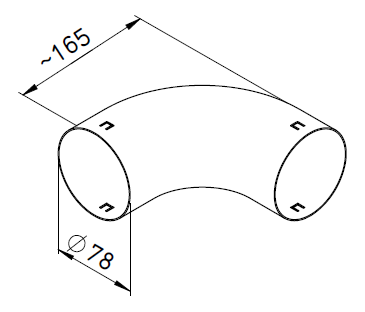

FRS-B 75

Coude à petit rayon 90° Ø 75 mm FlexPipe HELIOS

Coude étroit 90° rayon < 2 D. Montage horizontal ou vertical, avec sécurité anti-arrachement.
En acier galvanisé.

Helios
(3850)

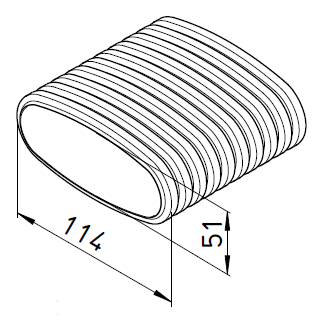

FRS-R 51

Conduit plat de ventilation 114x51 mm longueur 20 ml FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Le tuyau semi-rigide FRS, spécialement conçu pour la ventilation, est en PE-HD de haute qualité, traité antistatique et sans dégagement de solvant. Coextrudé, il est annelé à l’extérieur et lisse à l’intérieur ce qui lui procure les avantages suivants:

  • Faible résistance au passage de l’air et forte absorption du bruit.
  • Faible rugosité intérieure = dépôts de poussières moins importants.
  • Nettoyage facilité.
  • Manutention facilitée grâce à sa faible masse.

Idéal pour la pour pose en dalle de ravoirage, cloison sèche ou faux plafond de faible hauteur. Inclus 2x bouchons d’obturation, également livrables séparément.

Helios
(3866)
FRS-VD 51

Bouchon de gaine plate femelle FlexPipe®plus 114x51 mm HELIOS (lot de 10 pièces)

Flexpipe®plus ovale Flexpipe+ ovale
Helios
(3851)

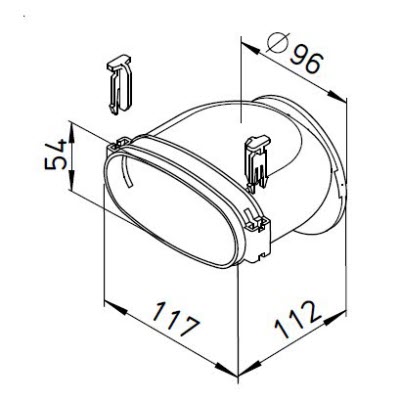

FRS-ES 51

Raccord plat 51x114 mm FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Raccords pour montage des conduits plats FRS-R 51 sur les collecteurs intermédiaires, inclus 2x clips anti-arrachement.
Fixation simple et rapide par système à baïonnette, jonction étanche à l’air.
En Polypropylène antichoc.

Tous nos collecteurs sont livrés avec un nombre suffisant de raccords et couvercles à baïonnette. Possibilité de commander les raccords et couvercles séparément.

Helios
(3856)

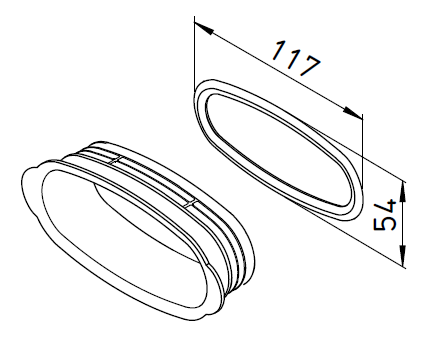

FRS-VDS 51

Bouchon femelle pour raccord FlexPipe®plus 114x51 mm avec joint HELIOS

Flexpipe®plus ovale Flexpipe+ ovale
Helios
(3864)

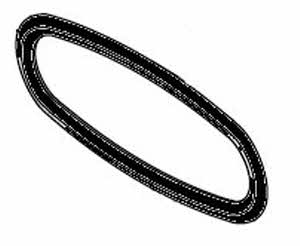

FRS-DR 51

Joint torique 114x51 mm FlexPipe®plus HELIOS (lot de 10 pièces)

Flexpipe®plus ovale Flexpipe+ ovale
Remarque: Placer un joint torique (IP 66) à chaque jonction (conduit/conduit ou conduit / pièce de forme). Les joints toriques doivent être commandées séparément en nombre suffisant. Pour leur montage, il est recommandé d’utiliser un produit lubrifiant.
Helios
(3862)

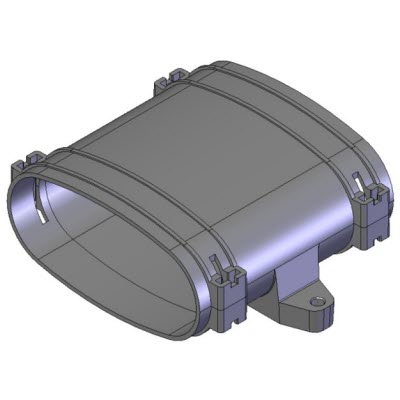

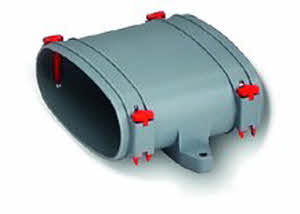

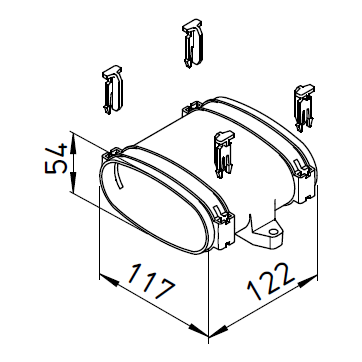

FRS-VM 51

Manchon femelle plat 51x114 mm FlexPipe®plus en polypropylène HELIOS

Flexpipe®plus ovale Flexpipe+ ovale
Manchon de liaison pour conduit plat FRS-R 51 avec pattes de fixation, inclus 4x clips anti-arrachement.
En Polypropylène antichoc.
Helios
(3863)

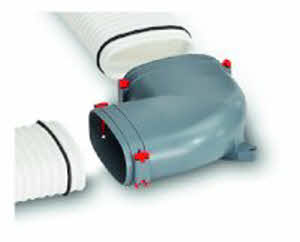

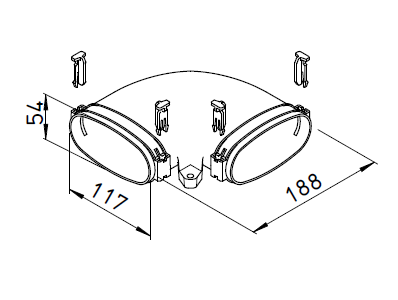

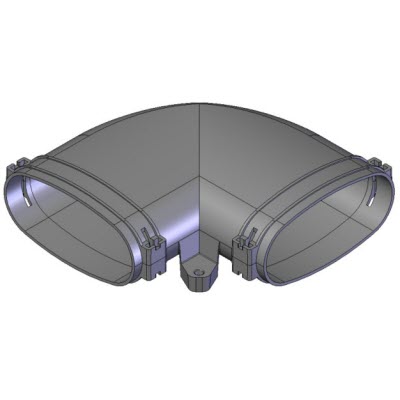

FRS-BH 51

Coude horizontal à 90° 51x114 mm FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Coude horizontal à 90°, avec pattes de fixation, inclus 4x clips anti-arrachement.
En Polypropylène antichoc.

Helios
(3859)

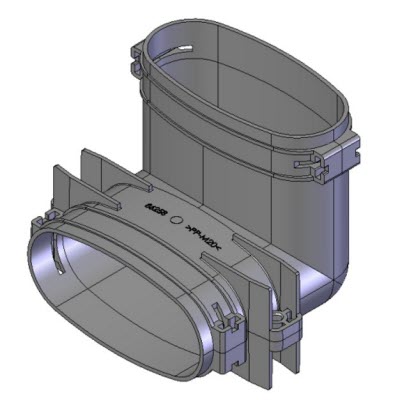

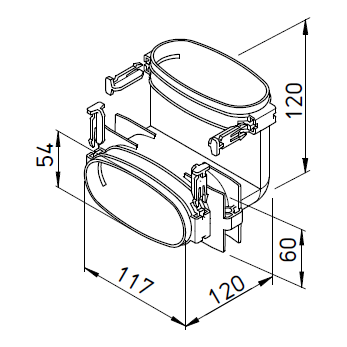

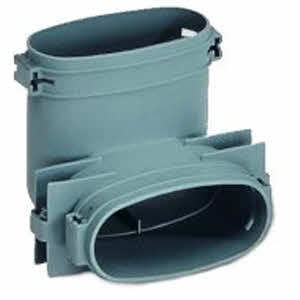

FRS-BV 51

Coude vertical à 90° 51x114 mm FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Coude vertical à 90°, avec pattes de fixation, inclus 4x clips anti-arrachement.
En Polypropylène antichoc.

Helios
(3861)

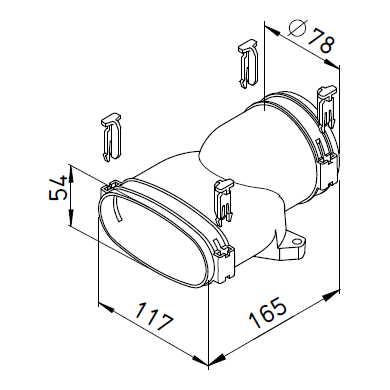

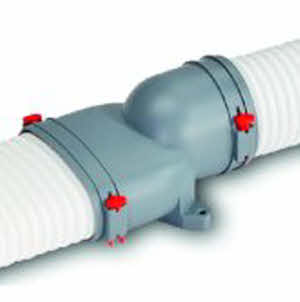

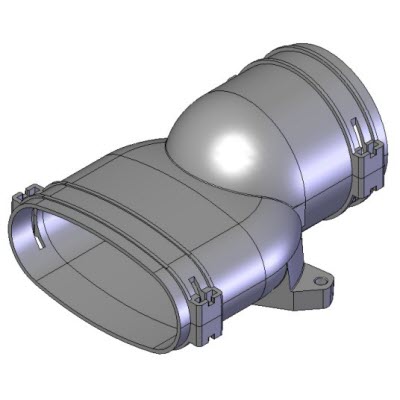

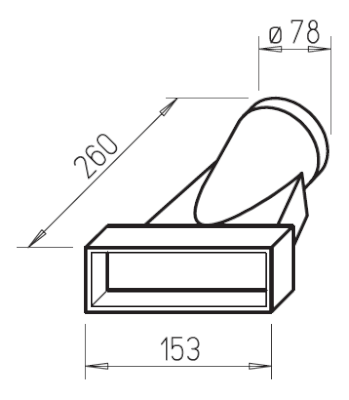

FRS-ÜG 51-75

Raccord mixte droit Ø 75 mm / 51x114 mm FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Raccord mixte horizontal pour conduit rond FRS-R 75 sur plat FRS-R 51. Avec pattes de fixation, inclus 4x clips anti-arrachement.
En Polypropylène antichoc.

Helios
(3860)

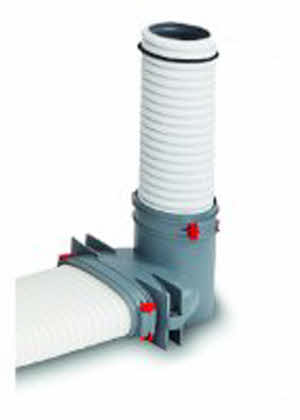

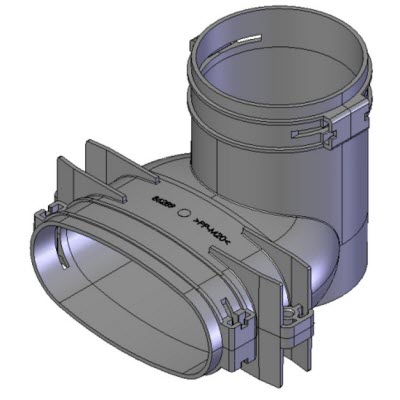

FRS-ÜV 51-75

Raccord mixte vertical Ø 75 mm / 51x114 mm FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Raccord mixte vertical pour conduit rond FRS-R 75 sur plat FRS-R 51. Avec pattes de fixation, inclus 4x clips anti-arrachement.
En Polypropylène antichoc.

Helios
(8529)
FRS-DKV 4-75/125

Plénum terminal cuisine DN 125 Ø 75 mm FlexPipe HELIOS

Plénum terminal coudé pour le raccordement de bouches d’extraction DN 125 en cuisine.
Avec quatre piquages DN 75 mm.
Inclus 1 bouchon DN 125.
En tôle acier galva.

Laisser 4 cm min. de partie droite Ø 125mm.

Hauteur min. 125 mm.



Type de logement Débit mini/maxi cuisine Nbre de tubes FRS à raccorder
T1 20/75 3
T2 30/90 3
T3 45/105 4
T4 45/120 4
T5 et + 45/135 4

Helios
(3857)
FRS-DWK 2-75/125

Plénum terminal coudé rond Ø 75 mm DN 125 FlexPipe®plus HELIOS

Plénum terminal coudé, pour max. 2x conduits ronds FRS-R 75 et bouche d’aération DN 125 mm. Montage mural ou plafonnier. Livré avec: 1x bouchon d’obturation DN 75 (FRS-VDS 75 N° Réf. 3855) et 1x DN 125 mm (FRS-VD 125 N° Réf. 3865) avec joints, pattes de fixation et 4x clips anti-arrachement. Marquage de coupe pour mise à longueur.
En Polypropylène antichoc.

Ø de perçage min. 140 mm.

Hauteur totale min. : 97 mm.

L'épaisseur minimale du plafond supportée par le plénum est de 13 mm, style BA13

Pour un débit de 15 à 30 m³/h, utiliser un conduit et boucher l'autre. Utiliser 2 conduits pour des débits de 45 à 60 m³/h.

Helios
SVE

Atténuateur de VMC SVE HELIOS pour diminuer le débit d’air à la bouche

Mousse ignifugée et traitée contre les moisissures.
Répond aux exigences de la classe d’émission M1.
Pas d’émission de fumées ni de gaz nocifs en cas d’incendie.
Correspond à la classe feu B.

Pour le montage, placer la face noire nettoyable du côté de l'attaque du flux d'air, soit du côté bouche pour une bouche d'extraction, et côté réseau pour une bouche de soufflage.



Les SVE sont une solution efficace et économique pour le réglage des débits d'air par simple emboîtement dans les conduits de ventilation, et peuvent également assurer la fonction de silencieux et de régulateur de pression. Pour augmenter l'efficacité sonore, plusieurs atténuateurs peuvent être montés en série. Deux atténuateurs permettent de doubler l’efficacité.



Matière

  • Mousse ignifugée et traitée contre les moisissures.
  • Répond aux exigences de la classe d’émission M1.
  • Pas d’émission de fumées ni de gaz nocifs en cas d’incendie.
  • Correspond à la classe feu B.



Avantages

  • Solution économique pour résoudre les problèmes de transmission du bruit par les réseaux aérauliques.
  • Montage par simple emboîtement dans le conduit.
  • Réglage facile grâce aux ouvertures prédécoupées .
  • Réduction du coût de l’installation par l’emploi de composants économiques.
  • Utilisable avec toutes les bouches du commerce.
  • Nettoyage par aspiration.



Livraison

  • Chaque pièce est livrée dans un emballage individuel.



Montage

  • Emboîter l’élément SVE dans le conduit, directement après la bouche ou la grille de ventilation. Le débit d’air est réglé en enlevant des bouchons elliptiques prédécoupés.



Fiche produits SVE

Helios
(9621, 9622)
FRS-WDV 2-75/100,125

Plénum droit Ø 75 mm DN 100, 125 FlexPipe HELIOS

ØD = 100 ou 125 mm.

Plénum terminal droit pour le raccordement de bouches d'aération DN 100, 125. Inclus 1x bouchon de protection DN 100, 125 et 1x bouchon d'obturation DN 75. En tôle acier galva.

Pour un débit de 15 à 30 m³/h, utiliser un conduit et boucher l'autre. Utiliser 2 conduits pour des débits de 45 à 60 m³/h.

Helios
(3858)

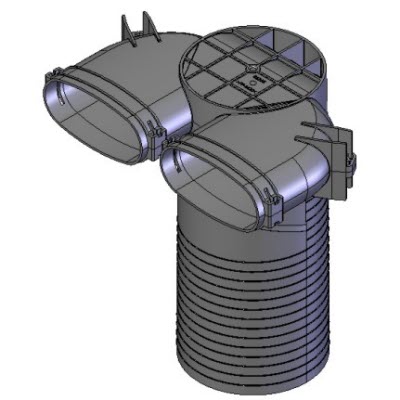

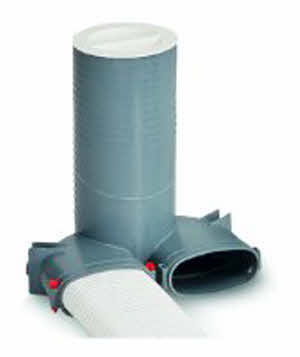

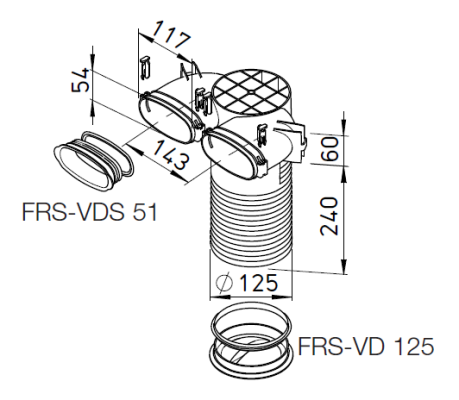

FRS-DWK 2-51/125

Plénum terminal coudé plat 51x114 mm DN 125 FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Plénum terminal coudé, pour max. 2x conduits ronds FRS-R 51 et bouche d’aération DN 125 mm. Montage mural ou plafonnier. Livré avec: 1x bouchon d’obturation 51 mm (FRS-VDS 51 N° Réf. 3856) et 1x DN 125 mm (FRS-VD 125 N° Réf. 3865) avec joints, pattes de fixation et 4x clips anti-arrachement. Marquage de coupe pour mise à longueur.
En Polypropylène antichoc.

Ø de perçage min. 140 mm.

Helios
(3872)

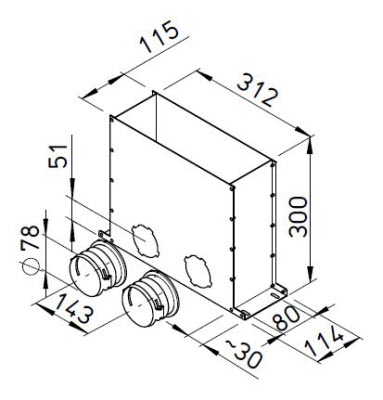

FRS-MBK 2-75

Plénum de sol encastrable FlexPipe®plus Ø 75 mm HELIOS

Plénum de sol, pour max. 2x conduits ronds FRS-R 75. Prévu pour être scellé en dalle béton, comprenant :

  • Plénum encastrable, pour grille de sol 300 x 100 mm, en tôle acier galva.
  • 2x raccords à baïonette et 1x bouchon de raccord avec joint DN 75.
Helios
(3878)
FRS-BGS 1

Grille de sol pour plénum de sol encastrable FlexPipe®plus HELIOS

Grille de sol en acier inoxydable pour montage sur plénum de sol FRS-MBK 2-75 ou FRS-MBK 2-51, comprenant :

  • Grille de sol design et robuste (300 x 100 mm) avec volet de réglage.
  • Cadre de montage et de compensation pour mise à niveau sol fini.
Helios
(9992)

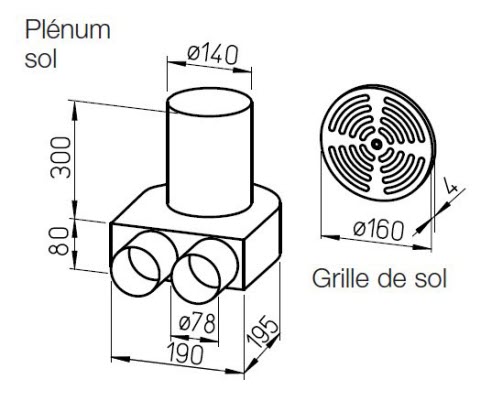

FRS-BKGS 2-75

Kit plénum sol Ø 75 mm DN 140 + grille FlexPipe HELIOS

Kit plénum sol comprenant :

  • 1 plénum de sol en tôle acier galva.
  • 1 grille de sol Ø 160 en acier inoxydable brossé à débit réglable
  • 1 bouchon d’obturation DN 75
Helios
(9994)

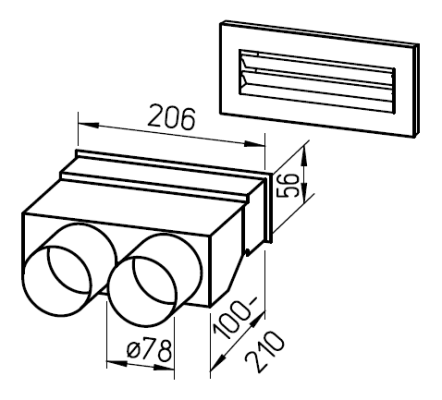

FRS-WDS 2-75

Kit plénum mural droit Ø 75 mm + grille FlexPipe HELIOS

Kit plénum mural droit comprenant:

  • 1 plénum mural droit télescopique en acier galva.
  • 1 grille murale blanche (type FK-WA 200 W), 250 x 113 mm.
  •  1 bouchon d'obturation DN 75.
Helios
(9996)

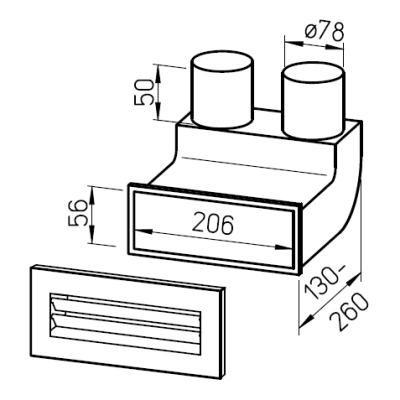

FRS-WBS 2-75

Kit plénum mural coudé 90° Ø 75 mm + grille FlexPipe HELIOS

Kit plénum mural coudé comprenant:

  • 1 plénum mural coudé télescopique en tôle acier galva.
  • 1 grille murale blanche (type FK-WA 200 W), 250 x 113 mm.
  •  1 bouchon d'obturation DN 75.
Helios
(3843)

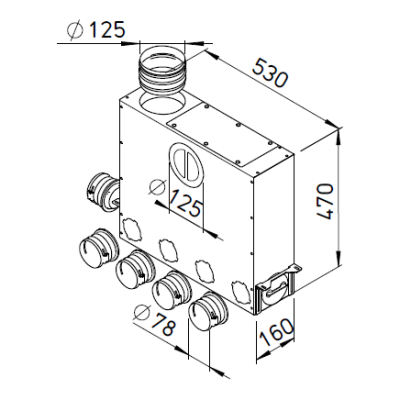

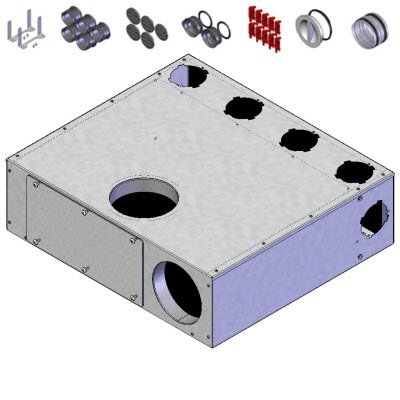

FRS-MVK 4+1-75/125

Collecteur intermédiaire universel 4+1 Ø 75 mm DN 125 FlexPipe®plus HELIOS

Caisson en tôle acier galva, pour pose en/sur dalle béton, avec: revêtement intérieur insonorisant, trappe de nettoyage, équerres de fixation réglables, 5x raccords et 2x bouchons DN 75.
Montage du raccord DN 125 en position horizontale ou verticale. Equipé de 10 ouvertures pour raccordement
de max. 5 conduits ronds FRS-R 75.

Helios
(3841)

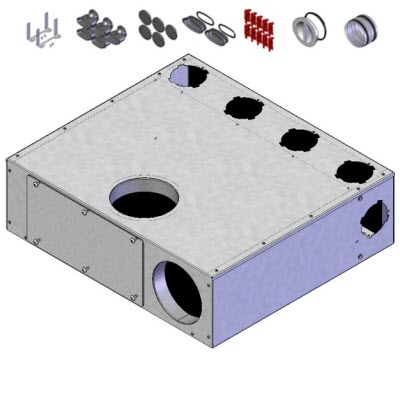

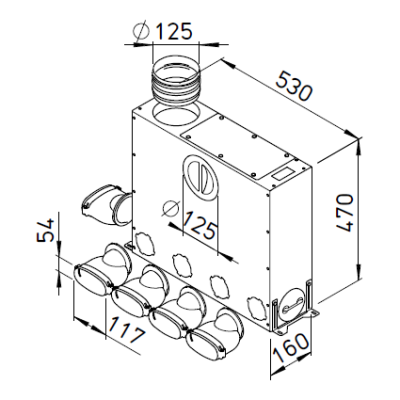

FRS-MVK 4+1-51/125

Collecteur intermédiaire universel 4+1 51x114 mm DN 125 FlexPipe®plus HELIOS

Flexpipe®plus ovale Flexpipe+ ovale

Caisson en tôle acier galva, pour pose en/sur dalle béton, avec: revêtement intérieur insonorisant, trappe de nettoyage, équerres de fixation réglables, 5x raccords et 2x bouchons plats.
Montage du raccord DN 125 en position horizontale ou verticale. Equipé de 10 ouvertures pour raccordement
de max. 5 conduits plats FRS-R 51.

Helios
(3845)

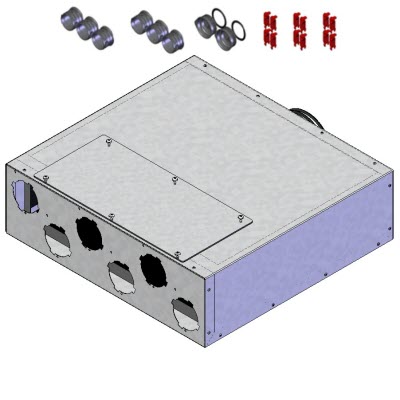

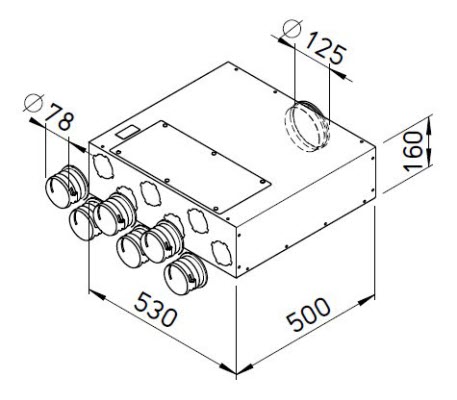

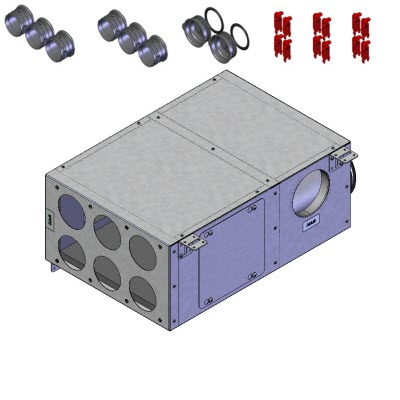

FRS-FVK 6-75/125

Collecteur extra-plat 6 Ø 75 mm DN 125 FlexPipe®plus HELIOS

Caisson en tôle acier galva avec: revêtement intérieur insonorisant, trappe de nettoyage, équerres de fixation, 6x raccords et 2x bouchons DN 75.
Prévu pour raccordement en ligne de max. 6 conduits ronds FRS-R 75. Possibilité de mélanger avec raccords plats (Type FRS-ES 51, N° Réf. 3851).

Helios
(3846)

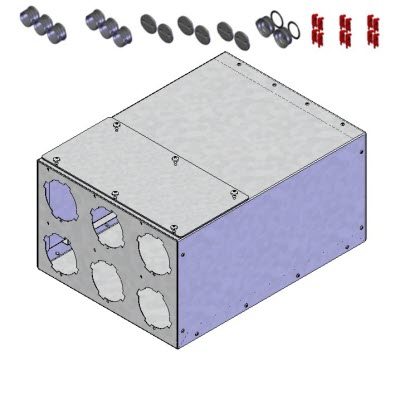

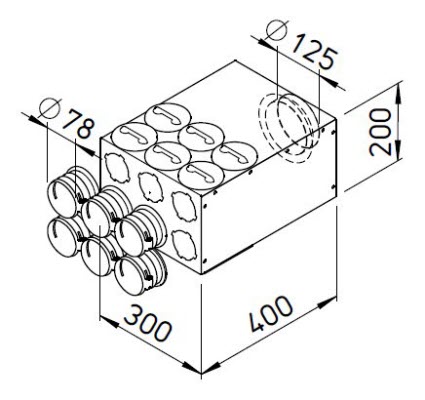

FRS-VK 6-75/125

Collecteur intermédiaire 6 Ø 75 mm DN 125 FlexPipe®plus HELIOS

Caisson en tôle acier galva avec: revêtement intérieur insonorisant, trappe de nettoyage, équerres de fixation, 6x raccords et 2x bouchons DN 75.
Equipé de 12 ouvertures pour raccordement en ligne, à 90° ou combiné de max. 6 conduits ronds FRS-R 75. Possibilité de mélanger avec raccords plats (Type FRS-ES 51, N° Réf. 3851).



Notice d'installation et d'utilisation FRS-VK

Helios
(3873 / 3874)

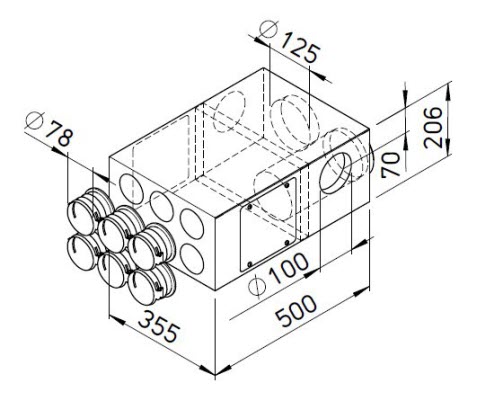

FRS-KVK 6-75/125 L/R

Collecteur mixte 6 Ø 75 mm DN 125 FlexPipe®plus HELIOS

Piquage air soufflé au choix, gauche (L) ou droite (R).
Caisson mixte compact en tôle acier galva, idéal pour les locaux à extraire adjacents. Avec 6x raccords + 2x bouchons DN 75 et 2 piquages air repris DN 100. Prévu pour raccordement en ligne de max. 6 conduits ronds FRS-R 75.

Helios
(3847)
FRS-VK 10-75/160

Collecteur intermédiaire 10 Ø 75 mm DN 160 FlexPipe®plus HELIOS

Caisson en tôle acier galva avec: revêtement intérieur insonorisant, trappe de nettoyage, équerres de fixation, 10x raccords et 4x bouchons DN 75.
Equipé de 20 ouvertures pour raccordement en ligne, à 90° ou combiné de max. 10 conduits ronds FRS-R 75. Possibilité de mélanger avec raccords plats (Type FRS-ES 51, N° Réf. 3851).



Notice d'installation et d'utilisation FRS-VK

Helios
(3849)
FRS-VK 10-51/160

Collecteur intermédiaire 10 51x114 mm DN 160 FlexPipe®plus HELIOS

Caisson en tôle acier galva avec: revêtement intérieur insonorisant, trappe de nettoyage, équerres de fixation, 10x raccords plats et 4x bouchons plats.
Equipé de 20 ouvertures pour raccordement en ligne, à 90° ou combiné de max. 10 conduits ronds FRS-R 51. Possibilité de mélanger avec raccords ronds (Type FRS-ES 75, N° Réf. 3852).



Notice d'installation et d'utilisation FRS-VK

Helios
(3848)

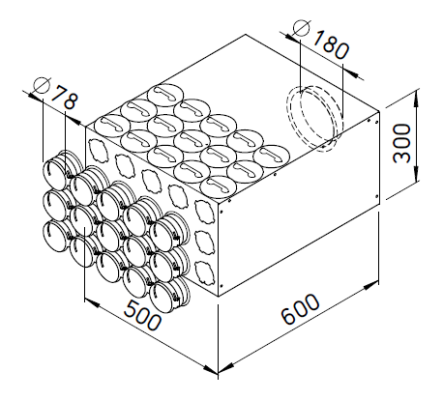

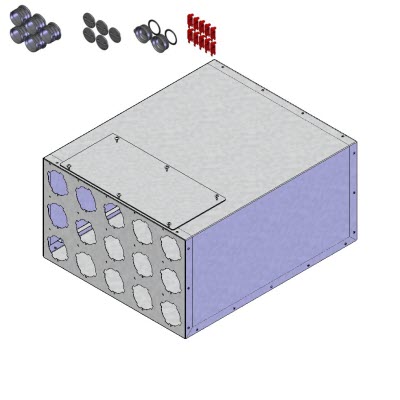

FRS-VK 15-75/180

Collecteur intermédiaire 15 Ø 75 mm DN 180 FlexPipe®plus HELIOS

Caisson en tôle acier galva avec: revêtement intérieur insonorisant, trappe de nettoyage, équerres de fixation, 15x raccords et 4x bouchons DN 75.
Equipé de 30 ouvertures pour raccordement en ligne, à 90° ou combiné de max. 15 conduits ronds FRS-R 75. Possibilité de mélanger avec raccords plats (Type FRS-ES 51, N° Réf. 3851).



Notice d'installation et d'utilisation FRS-VK

Helios
(2948)
FK-U 75/150

Raccord mixte rond / carré Ø 75 mm FlexPipe HELIOS

Raccord mixte pour la liaison d’un conduit DN 75 mm du système FRS sur un conduit FK de 150 x 50 mm.
