Bouches VMC d'aération

Découvrez nos bouches de ventilation design !

Les bouches DN 125 se montent sur un plénum Flexpipe pour VMC double flux.

Les bouches VMC d'aération (soufflage/insufflation dans les pièces de vie ou aspiration/extraction dans les WC, salle de bain, cuisine) sont compatibles toutes marques. En savoir +

Elles sont réglables pour ajuster le débit d'air et vous trouverez différents design correspondant.



Bouches VMC d'aération - Fiche produit (pdf)



Mots-clés de la page : vmc bouche d'extraction d'air, bouches de ventilation helios, cache VMC, aération, insufflation, bouche d'extraction vmc simple flux, silencieuse, design, cuisine, salle de bain, salle d'eau, ...

!
Helios
(3039, 3049)
DLV 100, 125

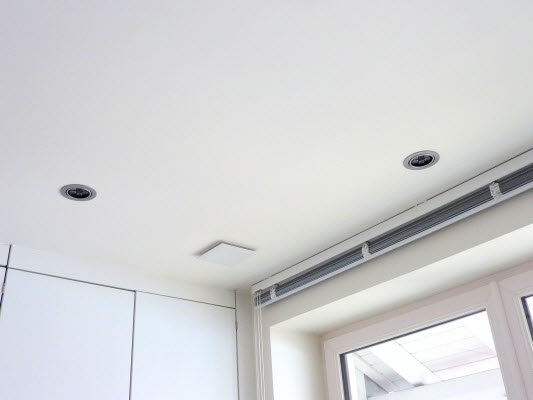

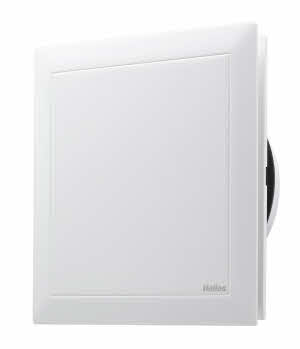

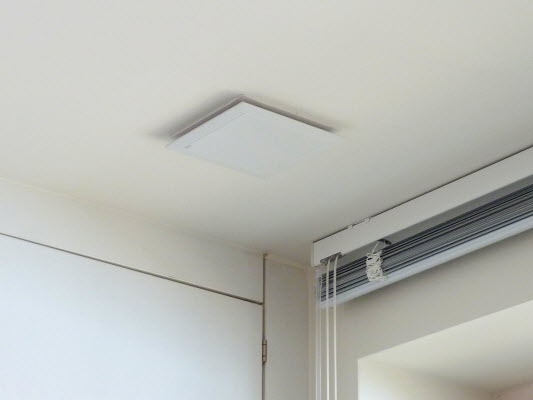

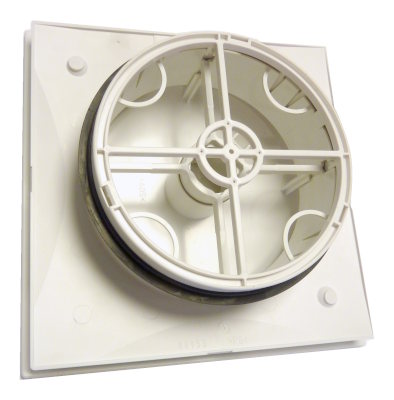

Bouche VMC d'extraction ou d'insufflation DLV HELIOS design en plastique, avec filtre G2, réglable Ø 100, 125 mm

Bouche d’extraction ou d'insufflation pour tous types de locaux, adaptée aux réseaux avec faible ou forte perte de charge. Soufflage uniquement si installation au plafond.



La bouche DLV HELIOS est une bouche de VMC simple flux ou double flux, servant à l'aération (soufflage) comme à l'extraction (insufflation), pour les chambres, lieux de vie, mais convient aussi au WC, à la salle de bain ou la cuisine. Réglable en hauteur par la rotation de la façade, elle se fait complètement discrète sur tout plafond ou mur blanc. Son design moderne donne envie de remplacer toutes les bouches déjà existantes. Au travers de la DLV 125, l'air est filtré par un filtre rond G2 inclus et remplaçable facilement. L'installation se fait sur un plénum classique en Ø 125 mm intérieur et l'étanchéité est réalisée par un manchon à joint. Les vis de fixation avec chevilles sont incluses pour le montage sur cloison.

 De nombreuses pièces en stock !

Description / Utilisation

  • Bouche de ventilation esthétique pour l’extraction et l’insufflation d’air.
  • Disponible en Ø 100 et 125 mm.

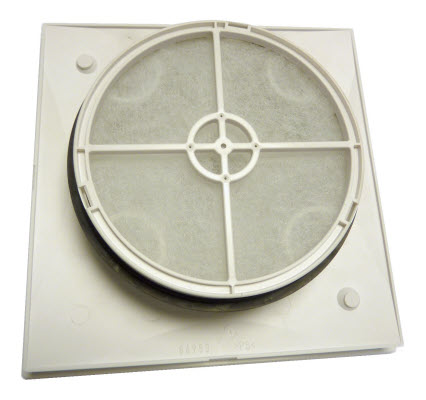

  • Façade pleine, diffusion de l'air en périphérie. Filtre G 2 intégré.



Avantages

  • Design contemporain pour une intégration harmonieuse en tous lieux.
  • Façade lisse et plate, masquant la zone d’encrassement.
  • Filtration de l'air (filtre G 2 intégré)
  • Débit d'air réglable par rotation de la façade.
  • Fabrication de haute qualité, les formes aérodynamiques contribuent à un faible niveau sonore.



Livraison / conditionnement

  • Chaque bouche est livrée dans un sachet polyéthylène individuel, avec un manchon à joint DN 100 ou 125 et deux vis de fixation avec chevilles.



Montage

Le réglage du débit d’air se fait par rotation de la façade en fonction des abaques ci-dessous et ci-contre. La bouche se monte par simple emboîtement dans la gaine ou la cloison.



DLV 100-125 - Fiche produit (pdf) - Notice d'installation et d'utilisation DLV 125

Pièces de rechange : Jeu de filtres

Helios
(3042, 3058)
ELF-DLV 100, 125

Filtres de rechange pour bouche de ventilation design DLV DN 100, 125 HELIOS (lot de 5 pièces)

Lot de 5 pièces. Filtre de qualité G2 (captage des poussières synthétiques de 65 à 80 %).

Diamètre des filtres :

  • ELF-DLV 100 : 86 mm
  • ELF-DLV 125 : 111 mm
Helios
(3040)
DLVZ 100

Bouche VMC de soufflage design DLVZ DN 100 HELIOS

Description / Utilisation

  • Bouche de ventilation esthétique pour l’insufflation d’air.
  • Disponible en Ø 100 mm.
  • Diffusion de l'air sur toute la façade par un filtre G 2 intégré.



Avantages

  • Design contemporain pour une intégration harmonieuse en tous lieux
  • Filtration de l'air (filtre G 2 intégré)
  • Fabrication de haute qualité, débit d'air réglable par diaphragme.



Livraison / conditionnement

  • Chaque bouche est livrée dans un sachet polyéthylène individuel, avec un manchon à joint DN 100 et deux vis de fixation avec chevilles.



Montage

  • Le réglage du débit d’air se fait par rotation du diaphragme selon l'abaque ci-dessous. La bouche se monte par simple emboîtement dans la gaine ou le manchon mural.



DLVZ 100 - Fiche produit (pdf)

Helios
(72511)
MTVI 125

Bouche VMC d'extraction ou d'insufflation MTVI 125 HELIOS en acier inoxydable, réglable Ø 125 mm

Bouche d’extraction ou d'insufflation pour tous types de locaux, adaptée aux réseaux avec faible ou forte perte de charge. Bouche métallique utilisée en combinaison avec d'autres matériaux incombustibles.

La bouche MTVI HELIOS, spécialement conçue pour la France, est une bouche de VMC simple flux ou double flux, servant à l'aération (soufflage) comme à l'extraction (insufflation), pour les chambres, lieux de vie, mais convient aussi au WC, à la salle de bain ou la cuisine. Réglable en hauteur par la rotation de l'obturateur, elle s'intègre dans toute salle déjà équipée de robinetterie ou d'objets brillants. De design sobre et contemporain, elle restera propre et brillante grâce à un nettoyage facile. L'installation se fait sur un plénum classique en Ø 125 mm intérieur. Une bague d'encastrement et 2 vis inox de montage sont incluses.



Description / Utilisation

  • Bouche réglable, en inox brossé Ø 125 mm.
  • Conçue pour l’extraction de l’air dans les cuisines, salles de bains et WC ou pour l’insufflation dans les chambres et pièces de vie.



Avantages

  • Design sobre et contemporain.
  • Nettoyage facile.
  • Fabrication de haute qualité, les formes aérodynamiques contribuent à un faible niveau sonore.



Livraison / conditionnement

  • Chaque bouche est livrée dans un sachet polyéthylène individuel.



Montage / réglage

  • Livré avec une bague d'encastrement et 2 vis inox pour le montage en gaine ou en cloison mince.
  • Le réglage du débit d'air se fait par rotation de l’obturateur. Serrer la vis de blocage après réglage.



MTVI 125 - Fiche produit (pdf)

Helios
ALIZE AUTO .-M

Bouche VMC d'extraction ALIZE AUTO HELIOS avec autorégulation du débit d'air Ø 125 mm

Bouche d'extraction en plastique, livrée avec manchette à joint.
A emboîter en conduit DN 125.
Un joint à lèvre évite l'aspiration d'air parasite.
Convient pour WC et salles de bains

* Non tenu en stock



 Utilisation

  • Les bouches d’extraction avec autorégulation du débit d’air sont idéales pour une utilisation avec un système centralisé de ventilation des habitations et spécialement des salles de bains, WC et tertiaire.



Avantages

  • Certification NF (AE 15 et AE 30)
  • Débit d’air constant entre 40 et 160 Pa.
  • Le dimensionnement et l’équilibrage des réseaux aérauliques sur site n’est plus nécessaire.
  • Design esthétique.
  • Construction compacte aux formes aérodynamiques pour un faible niveau sonore.
  • La forme idéale de la bouche évite les salissures périphériques.
  • Nettoyage simple sans déséquilibrer le réseau.



Description

  • Bouche d’extraction complète avec manchette, en plastique blanc, pour montage dans les conduits DN 125 mm. Joint à lèvre sur la manchette pour une étanchéité périphérique renforcée évitant les traces noires.



Fonctionnement

  • Le débit d’air de la bouche d’extraction est autoréglable dans une plage de pression entre 40 et 160 Pa.



Livraison

  • Chaque élément, inclus la manchette est livré dans un sachet polyéthylène individuel.



Accessoires

  • Module d’isolation acoustique AESD à emboîter derrière la bouche (N° Réf. 2059)
  • Filtre pour bouches VFE 70 (N° Réf. 2552)



Montage

Prévu pour montage mural ou au plafond. Fixation de la manchette sur le conduit ou la cloison par vis, montage de la bouche par simple emboîtement. Pour un flux d’air homogène, prévoir une longueur droite de 300 mm après la bouche.



ALIZE - Fiche produit (pdf) - Notice d'installation et d'utilisation AE

Helios
ALIZE AUTO TEMPO .-M

Bouche VMC d'extraction ALIZE AUTO TEMPO avec temporisation HELIOS Ø 125 mm

Livré avec manchette Ø 125 mm. Remplace les bouches AE GBE.

Utilisation

Les bouches d’extraction avec double débit d’air (permanent + complémentaire) et commande temporisée du débit maximum sont idéales pour une utilisation avec un système centralisé de ventilation dans les habitations et le tertiaire.

Avantages

  • Double débit d’air, permanent et complémentaire par commande électrique.
  • Le dimensionnement et l’équilibrage des réseaux aérauliques sur site n’est plus nécessaire.
  • Esthétisme de la bouche
  • Construction compacte aux formes aérodynamiques pour un faible niveau sonore.
  • La forme idéale de la bouche évite les salissures périphériques.
  • Nettoyage simple sans déséquilibrer le réseau.

Fonctionnement AE GBE

Le débit d’air permanent (non régulé) est augmenté temporairement par une commande électrique (bouton poussoir à ouverture ou va et vient lumière). Après 30 minutes, la bouche revient au débit initial.

ALIZE AUTO TEMPO (AE GBE) - Fiche produit (pdf)

Helios
(AN1733)
ALIZE HYGRO 10/45

Bouche VMC d'extraction ALIZE HYGRO avec hygrorégulation HELIOS Ø 125 mm

Débit d'air : de 10 à 45 m3/h

Utilisation

Les bouches d’extraction hygroréglables permettent un débit variable en fonction de l’humidité relative de l’air. Elles sont idéales pour une utilisation avec un système centralisé de ventilation des habitations en reprise d’air modulée dans les cuisines et salles de bains.

Avantages

  • Certification CSTBat
  • Débit d’air variable automatiquement en fonction de l’humidité relative, entre un seuil min. / max.
  • Le dimensionnement et l’équilibrage des réseaux aérauliques sur site n’est plus nécessaire.
  • Esthétisme de la bouche.
  • Construction compacte aux formes aérodynamiques pour un faible niveau sonore.
  • La forme idéale de la bouche évite les salissures périphériques.
  • Nettoyage simple sans déséquilibrer le réseau.

Fonctionnement ALIZE Hygro

Le débit varie proportionnellement à l’humidité relative de l’air entre un seuil minimum et maximum. Un débit minimum donné pour un Dp de 80 Pa, en fonction de l’hygrométrie. Cette série de bouches ne nécessite pas de raccordement électrique.

ALIZE HYGRO (AE HYGRO) - Fiche produit (pdf)

Helios
ALIZE HYGRO TEMPO .

Bouche VMC d'extraction ALIZE HYGRO TEMPO avec débit complémentaire électrique HELIOS Ø 125 mm

Bouche d'extraction 3 vitesses (débit permanent, débit max hygrorégulé et complémentaire par commande électrique avec temporisation de 30 minutes), pour cuisine et salle de bain. Livré avec manchette.

Utilisation

Les bouches d’extraction avec double débit d’air (permanent + complémentaire) et commande temporisée du débit maximum sont idéales pour une utilisation avec un système centralisé de ventilation dans les habitations et le tertiaire.

Avantages

  • Certification CSTBat
  • Débit d’air variable automatiquement en fonction de l’humidité relative, entre un seuil min. / max.
  • Le dimensionnement et l’équilibrage des réseaux aérauliques sur site n’est plus nécessaire.
  • Esthétisme de la bouche
  • Construction compacte aux formes aérodynamiques pour un faible niveau sonore.
  • La forme idéale de la bouche évite les salissures périphériques.
  • Nettoyage simple sans déséquilibrer le réseau.

Fonctionnement ALIZE HYGRO TEMPO

Le débit d’air permanent (non régulé) est augmenté temporairement par une commande électrique (bouton poussoir à ouverture ou va et vient lumière). Après 30 min., la bouche revient au débit initial.

ALIZE HYGRO TEMPO (AE HYGRO GBE) - Fiche produit (pdf)

Helios

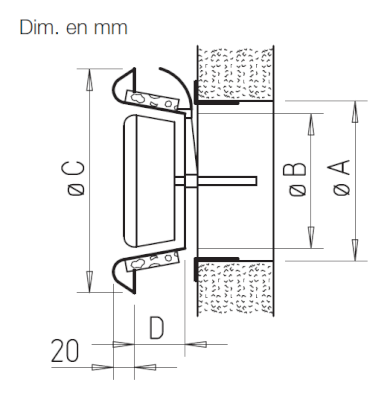

KTVA

Bouche VMC d'extraction KTVA HELIOS en plastique, réglable

Bouche d’extraction pour tous types de locaux, adaptée aux réseaux avec faible ou forte perte de charge.



Utilisation

  • Bouches en matière synthétique destinées à l’extraction d’air dans des locaux sans contraintes particulières de protection incendie.



Avantages

  • Montage rapide au mur et au plafond sans outillage.
  • Bonne atténuation acoustique grâce à l’isolation de l’obturateur.
  • Matière synthétique de haute qualité, antistatique et pouvant être utilisée jusqu’à +100 °C.
  • Collerette à large rebord, évite les traces noires autour des bouches.
  • Compensation des inégalités des revêtements muraux, des différences de diamètres ou de profondeur d’encastrement des conduits trop importants.
  • Les griffes en ressort à lame permettent un montage direct dans les conduits ou les parois minces à partir de 20 mm env. sans l’utilisation d’une bague d’encastrement.



Description

  • Construction en matière synthétique blanche antichoc. Design épuré aux formes aérodynamiques. Réglage du débit par rotation de l’obturateur.



Conditionnement

  • Chaque bouche est livrée dans un sachet polyéthylène individuel.



Accessoires

  • Pour le montage en conduits ou cloisons minces, l’emploi d’une bague d’encastrement est nécessaire.



Montage

  • Le réglage du débit d’air se fait par la rotation de l’obturateur. La bouche se monte par simple emboîtement dans la gaine ou la cloison.



KTVA - Fiche produit (pdf) - Notice d'installation et d'utilisation KTVA

Helios
MTVA

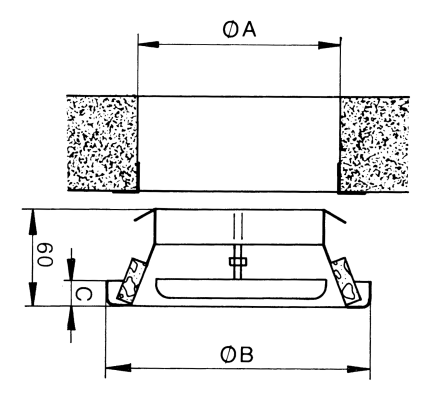

Bouche VMC d'extraction MTVA HELIOS en métal, réglable

Bouche d’extraction pour tous types de locaux, adaptée aux réseaux avec faible ou forte perte de charge. Bouche métallique utilisée en combinaison avec d'autres matériaux incombustibles.



Utilisation

  • Bouches métalliques destinées à l’extraction d’air dans des locaux où l’emploi de matériaux incombustibles est nécessaire. Utilisation pour faibles et hautes vitesses d’air avec un bas niveau sonore.



Avantages

  • Fabrication de haute qualité, les formes aérodynamiques contribuent à un faible niveau sonore.
  • Le large rebord et une hauteur optimale de la bague d’encastrement évitent tout dépôt de salissures périphérique.
  • Montage rapide au mur ou au plafond sans outillage.
  • Compensation des inégalités des revêtements muraux, des différences de diamètres ou de profondeur d’encastrement des conduits trop importants.
  • Les griffes en ressort à lame permettent un montage direct dans les conduits ou les parois minces à partir de 20 mm env. sans l’utilisation d’une bague d’encastrement.



Description

  • Construction métallique, finition soignée par peinture époxy blanc. Bonne résistance à la corrosion. L’étanchéité avec l’ouverture est réalisée par une bande de joint mousse périphérique pour éviter les passages d’air parasites et les traces noires.



Conditionnement

  • Chaque bouche est livrée dans un sachet polyéthylène individuel.



Accessoires

  • Pour le montage en conduits ou cloisons minces, l’emploi d’une bague d’encastrement est nécessaire.



Montage

  • La bouche se monte par simple emboîtement dans la gaine ou la cloison. Réglage du débit par rotation de l'obturateur.



MTVA - Fiche produit (pdf) - Notice d'installation et d'utilisation MTVA

Helios

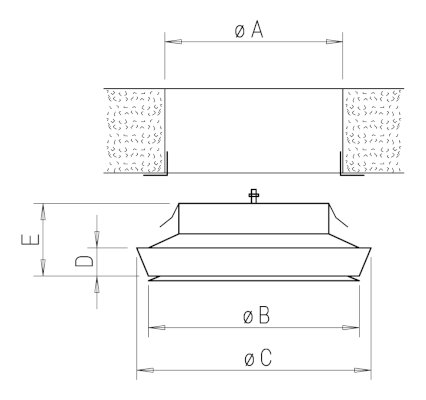

KTVZ

Bouche VMC de soufflage KTVZ HELIOS en plastique, réglable

Bouche de soufflage pour tous types de locaux, adaptée aux réseaux avec faible ou forte perte de charge.



Utilisation

  • Bouches en matière synthétique destinées à l’introduction d’air dans des locaux sans contraintes particulières de protection incendie.



Avantages

  • Montage rapide au mur et au plafond sans outillage.
  • Disque réglable par rotation, adapté au diamètre de la bouche et formant un ensemble esthétique. Matière synthétique de haute qualité, antistatique et pouvant être utilisée jusqu’à +100 °C.
  • Collerette à large rebord, évite les traces noires autour des bouches.
  • Compensation des inégalités des revêtements muraux, des différences de diamètres ou de profondeur d’encastrement des conduits trop importants.
  • Les griffes en ressort à lame permettent un montage direct dans les conduits ou les parois minces à partir de 20 mm env. sans l’utilisation d’une bague d’encastrement.



Description

  • Construction en matière synthétique blanche antichoc. Design épuré aux formes aérodynamiques. Réglage du débit par rotation de l’obturateur.



Conditionnement

  • Chaque bouche est livrée dans un sachet polyéthylène individuel.



Accessoires

  • Pour le montage en conduits ou cloisons minces, l’emploi d’une bague d’encastrement est nécessaire.



Montage

  • Le réglage du débit d’air se fait par la rotation de l’obturateur. La bouche se monte par simple emboîtement dans la gaine ou la cloison. Pour un flux d’air homogène, prévoir une longueur droite de 300 mm après la bouche.



KTVZ - Fiche produit (pdf) - Notice d'installation et d'utilisation KTVZ

Helios

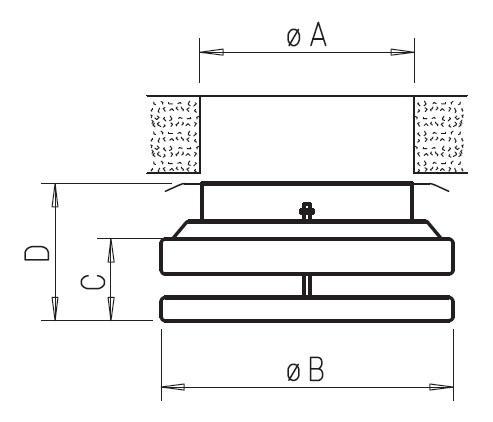

MTVZ

Bouche VMC de soufflage MTVZ HELIOS en métal, réglable

Bouche de soufflage pour tous types de locaux, adaptée aux réseaux avec faible ou forte perte de charge. Bouche métallique utilisée en combinaison avec d'autres matériaux incombustibles.



Utilisation

  • Bouches métalliques destinées à l’introduction d’air dans des locaux où l’emploi de matériaux incombustibles est nécessaire. Utilisation pour faibles et hautes vitesses d’air avec un bas niveau sonore.



Avantages

  • Fabrication de haute qualité, les formes aérodynamiques contribuent à un faible niveau sonore.
  • Disque réglable par rotation, adapté au diamètre de la bouche et formant un ensemble esthétique.
  • Montage rapide au mur ou au plafond sans outillage.
  • Compensation des inégalités des revêtements muraux, des différences de diamètres ou de profondeur d’encastrement des conduits trop importants.
  • Les griffes en ressort à lame permettent un montage direct dans les conduits ou les parois minces à partir de 20 mm env. sans l’utilisation d’une bague d’encastrement.



Description

  • Construction métallique, finition soignée par peinture époxy blanc. Bonne résistance à la corrosion. L’étanchéité avec l’ouverture est réalisée par une bande de joint mousse périphérique pour éviter les passages d’air parasites et les traces noires.



Conditionnement

  • Chaque bouche est livrée dans un sachet polyéthylène individuel.



Accessoires

  • Pour le montage en conduits ou cloisons minces, l’emploi d’une bague d’encastrement est nécessaire.



Montage

  • Réglage des débits d’air par rotation de l'obturateur. La bouche se monte par simple emboîtement dans la gaine ou la cloison. Pour un flux d’air homogène, prévoir une longueur droite de 300 mm après la bouche.



MTVZ - Fiche produit (pdf) - Notice d'installation et d'utilisation MTVZ

Helios
(2552)
VFE 70

Préfiltre VFE 70 pour bouches AE, MTVA, MTVI, KTVA HELIOS

Solution simple et économique pour filtrer de l’air gras ou poussiéreux. Montage par dessus les bouches.

Utilisation
Vient en recouvrement des orifices d’aération. Evite l’encrassement des bouches et du réseau aéraulique. Idéal pour une utilisation en cuisines dans les immeubles d’habitation avec système de ventilation centralisée selon
DIN 18017.

Avantages

  • Evite les dépôts de gras et de poussières sur les bouches d’extraction et d’aération et protège le réseau aéraulique.
  • Le changement du filtre se fait sans outil.
  • Le filtre est lavable en machine.
  • Design moderne, couleur blanc.
  • Montage simple au moyen de 4 vis.
  • Permet de masquer les zones encrassées.
  • Entretien des conduits aérauliques réduit.

Boîtier
Solide boîtier en acier galvanisé, blanc, recouvert d’une laque époxy. La façade se relève à 90° et cache le filtre et la partie encrassée.

Filtre
En aluminium robuste. Elément filtrant avec surface libre 324 cm² et cadre aluminium.

Montage
Pour montage mural et plafonnier. Fixation simple par 4 vis. De longues fentes de fixation facilitent le positionnement à la verticale. Se monte directement devant la bouche en place (ø ext. max.175 mm). La façade peut être relevée à 90°. Pour retirer le filtre facilement, prévoir un espace suffisant entre le haut du boîtier et
le plafond (voir dimensions).

Conditionnement
Chaque filtre est livré individuellement avec le set de fixation.

Pour bouches d’extraction avec profondeur max. 70 mm, par ex. bouches AE, MTVA, MTVI, KTVA.

Pièces de rechange : Jeu de filtres

VFE 70 - Fiche produit (pdf)

Helios
(2554)
ELF-VFE

Filtres de rechange pour préfiltre VFE 70 HELIOS (lot de 2 pièces)

Filtre en aluminium robuste. Elément filtrant avec surface libre 324 cm² et cadre aluminium. Le filtre est lavable en machine.
Helios
SVE

Atténuateur de VMC SVE HELIOS pour diminuer le débit d’air à la bouche

Mousse ignifugée et traitée contre les moisissures.
Répond aux exigences de la classe d’émission M1.
Pas d’émission de fumées ni de gaz nocifs en cas d’incendie.
Correspond à la classe feu B.

Pour le montage, placer la face noire nettoyable du côté de l'attaque du flux d'air, soit du côté bouche pour une bouche d'extraction, et côté réseau pour une bouche de soufflage.



Les SVE sont une solution efficace et économique pour le réglage des débits d'air par simple emboîtement dans les conduits de ventilation, et peuvent également assurer la fonction de silencieux et de régulateur de pression. Pour augmenter l'efficacité sonore, plusieurs atténuateurs peuvent être montés en série. Deux atténuateurs permettent de doubler l’efficacité.



Matière

  • Mousse ignifugée et traitée contre les moisissures.
  • Répond aux exigences de la classe d’émission M1.
  • Pas d’émission de fumées ni de gaz nocifs en cas d’incendie.
  • Correspond à la classe feu B.



Avantages

  • Solution économique pour résoudre les problèmes de transmission du bruit par les réseaux aérauliques.
  • Montage par simple emboîtement dans le conduit.
  • Réglage facile grâce aux ouvertures prédécoupées .
  • Réduction du coût de l’installation par l’emploi de composants économiques.
  • Utilisable avec toutes les bouches du commerce.
  • Nettoyage par aspiration.



Livraison

  • Chaque pièce est livrée dans un emballage individuel.



Montage

  • Emboîter l’élément SVE dans le conduit, directement après la bouche ou la grille de ventilation. Le débit d’air est réglé en enlevant des bouchons elliptiques prédécoupés.



Fiche produits SVE
