Centrale d'aspiration DISAN modèle DS D02 - 100, 125 L - 2 x 5,5 kW

Disan
code D100, D125
  • Description
  • En savoir plus
  • Spécifications
IIII (4 utilisateurs simultanés)

Ce modèle triphasé convient pour les bâtiments d’une surface maximale de 4000 m² . La présence de 2 moteurs et l’installation (recommandée) du système de démarrage en cascade permet d’importantes économies d’énergie.

Modèle DS D02 100 L :
- Capacité chambre filtrante : 160 L
- Capacité bac à poussière : 100 L

 Modèle DS D02 125 L :
- Capacité chambre filtrante : 210 L
- Capacité bac à poussière : 125 L

Prix : nous consulter

Documentation technique - Manuel d'installation - Manuel d'utilisation

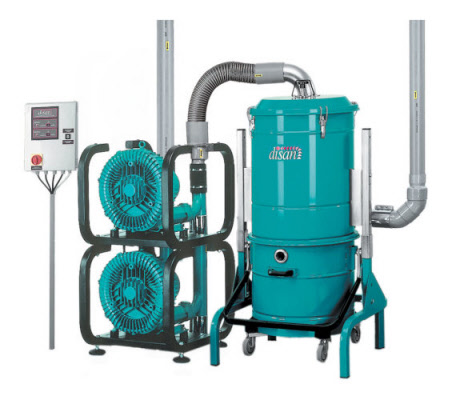

Groupe aspirant composé de:

  • 2 turbines SIEMENS silencieuses à canal latéral sans courroie de transmission, avec moteur triphasé à démarrage étoile-triangle, avec un degré de protection IP55;
  • séparateur en tôle d’acier profilée, vernie, revêtue d’une poudre d’époxy anticorrosion, reposant sur socle fixe, comprenant une chambre filtrante avec filtre en étoile en tissu à très grande surface de filtration issu de l’industrie, déflecteur cyclonique pour séparation mécanico-gravitationnelle des poussières, bac à poussière avec sac en plastique et système de décrochage sur amortisseurs, roues de manutention, pré-équipé pour système de compensation de la pression dans le sac à poussière, système manuel de nettoyage du filtre;
  • tableau électrique de commande avec degré de protection IP55 réalisé selon les normes CE, avec sortie 12 Volts et schémas pour les connexions;
  • raccordement pour réseau de canalisations et accessoire nécessaires à une installation dans les normes.

Avec la centrale sont fournis :

  • 1 manchon double pour le raccordement à la conduite d'évacuation
  • 4 colliers serre-tube (type serflex)
  • 1 flexible Air à raccorder à la conduite d'aspiration

Ces pièces sont placées dans le séparateur de poussière.

 Données techniques

Puissance du moteur: 2x5,5 Kw
Tension d'alimentation: 380-400 V
Dépression max: 360 mbar
Débit d´air max: 1.100 m³/h
Débit d’air @ 140 mbar: 805 m³/h
Airwatt @ Ø32mm: 523 W
Capacité chambre filtrante: 160 / 210 L
Capacité bac poussière: 100 / 125 L
Superficie filtrante: 19.500 / 45.000 cm²
Niveau sonore: 78 dB
Poids du moteur: 325 kg
Dimensions du moteur: 125 x 59,5 x 96 cm
Poids du séparateur: 57 / 95 kg
Dimensions du séparateur: 153 x 65 x 63 / 157 x 80 x 72 cm
