Centrale d'aspiration DISAN modèle DS C03 - 100, 125 L - 3 x 2,2 kW

Disan
code C100, C125
  • Description
  • En savoir plus
  • Spécifications
III (3 utilisateurs simultanés)

Ce modèle triphasé convient pour les bâtiments d’une surface maximale de 3000 m². La présence de 3 moteurs et l’installation (recommandée) du système de démarrage en cascade permet d’importantes économies d’énergie.

Modèle DS C03 100 L :
- Capacité chambre filtrante : 160 L
- Capacité bac à poussière : 100 L

 Modèle DS C03 125 L :
- Capacité chambre filtrante : 210 L
- Capacité bac à poussière : 125 L

Prix : nous consulter

Documentation technique - Manuel d'installation - Manuel d'utilisation

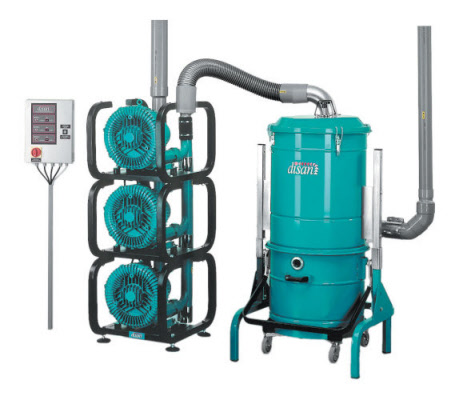

Groupe aspirant composé de :

  • 3 turbines SIEMENS silencieuses à canal latéral sans courroie de transmission, avec moteur triphasé, le tout monté sur socle fixe et avec degré de protection IP55;
  • séparateur en tôle d’acier profilée, vernie, revêtue d’une poudre d’époxy anticorrosion, monté sur socle fixe, comprenant une chambre filtrante avec filtre en étoile en tissu à très grande surface de filtration, issu de l’industrie, déflecteur cyclonique pour la séparation mécanico-gravitationnelle des poussières, bac à poussière avec sac en plastique et système de décrochage sur amortisseurs, roues de manutention, pré-équipé pour système de compensation de la pression du sac à poussière, système manuel de nettoyage du filtre;
  • tableau électrique de commande avec un degré de protection réalisé aux normes CE, avec sortie 12 Volts et schémas pour les connexions;
  • raccordement pour réseau de canalisations et accessoires nécessaires pour une installation dans les normes.

Avec la centrale sont fournis :

  • 1 manchon double pour le raccordement à la conduite d'évacuation
  • 4 colliers serre-tube (type serflex)
  • 1 flexible Air à raccorder à la conduite d'aspiration

Ces pièces sont placées dans le séparateur de poussière.

 Données techniques

Puissance du moteur: 3x2,2 Kw
Tension d'alimentation: 380-400 V
Dépression max: 320 mbar
Débit d´air max: 942 m³/h
Débit d’air @ 140 mbar: 655 m³/h
Capacité chambre filtrante: 160 / 210 L
Capacité bac poussière: 100 / 125 L
Superficie filtrante: 19.500 / 45.000 cm²
Niveau sonore: 68 dB
Poids du moteur: 157 kg
Dimensions du moteur: 144 x 47,5 x 65 cm
Poids du séparateur: 57 / 95 kg
Dimensions du séparateur: 153 x 65 x 63 / 157 x 80 x 72 cm
