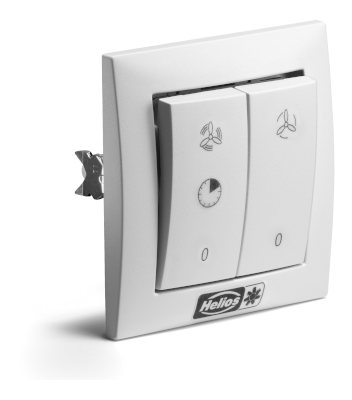

Commutateur inverseur, changement de vitesse et marche-arrêt DSEL 2 HELIOS

Helios
DSEL 2
(1306)
  • Description

A encastrer. 2 modes possibles. Autocollants pour modes 1 et 2 fournis. Couleur: blanc

  • Mode 1. Commutateur pour changement de vitesses avec marche-arrêt pour les ventilateurs à double débit d’air ELS-V.. 60/35, ELS-VN 100/60.
  • Mode 2. Inverseur de sens de rotation de ventilateurs réversibles (pour l’introduction et l’extraction) et marche-arrêt.

Courant max. : 3 A (ind.)
Tension : 230 V, 1~, 50/60 Hz
Protection : IP 30
Montage : en boîte d’encastrement standard
Schéma N° : – 2 vitesses SS-827
– réversible SS-828
Dim. mm : L 80 x H 80 x P 15
Poids env. : 0,1 kg

documentation commerciale ELS - Fiche produit ELS - Interprétation du schéma de branchement DSEL 2
