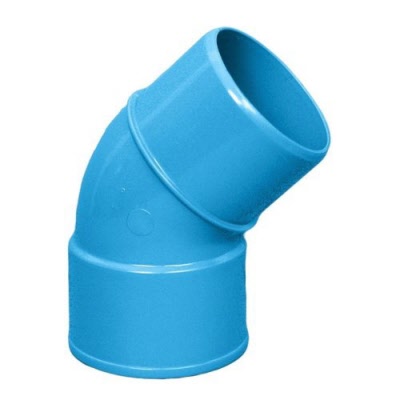

Coude PVC 45 ° F/M

Disan
code VR..1
Acheter
  • Description
La partie mâle, au diamètre du tuyau, peut s'insérer dans n'importe quelle partie femelle. Assemblé avec un autre coude identique, on obtient un coude à 90° orientable.
Appliquer la colle PVC uniquement sur le raccord mâle

 Ø 50 : Diamètre extérieur 50 mm. Diamètre intérieur 45.6 mm.
Ø 63 : Diamètre extérieur 63 mm. Diamètre intérieur 57 mm.
Ø 80 : Diamètre extérieur 80 mm. Diamètre intérieur 74 mm.
Ø 100 : Diamètre extérieur 100 mm. Diamètre intérieur 94 mm.

Coude pour l'aspiration centralisée, avec propriétés particulières. Coude en PVC rigide, auto-extinguible M1 (résistance au feu), de couleur grise, type UNI 301, pour l’aspiration de la poussière et l’expulsion de l’air filtré, en conformité avec les prérogatives du chapitre IIP de la norme UNI 7443 + F.A. 178.

Ces raccords ont reçu un traitement antistatique dans la masse, qui ne disparaît pas avec le temps, malgré le passage des poussières abrasives. Les poussières ne tiennent donc pas aux tuyaux.

Les raccords sont collés pour éviter les défauts d'étanchéité et réduire les pertes de charge et les sifflements.

Règle de correspondances :

  • Ø 50 mm : 1 utilisateur simultané
  • Ø 63 mm : 2 utilisateurs simultanés
  • Ø 80 mm : 3 utilisateurs simultanés
  • Ø 100 mm : 4-6 utilisateurs simultanés

Consulter le Manuel d'installation (pdf)
