Sortie de toit
Entrées/sorties d'air

Traversées de toit et de mur

Sortie / traversée de toit, pour toit plat ou incliné, traversée de mur, grille de façade simple ou mixte. Diamètres 125, 160 et 180 mm.
!
Aldes

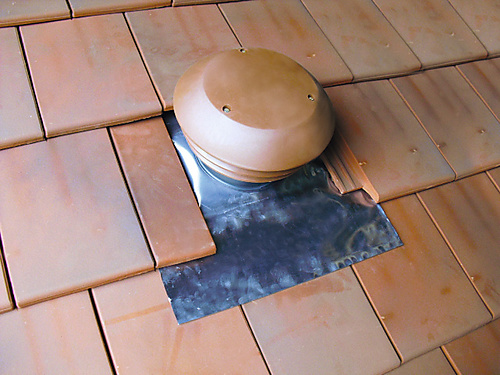

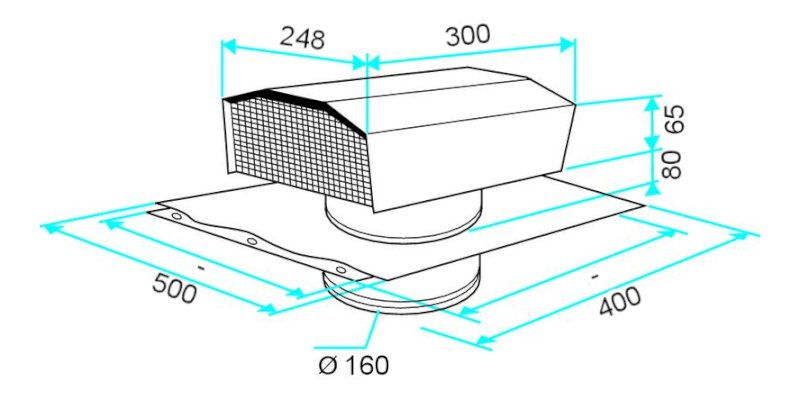

Sortie chatière de toiture Ø 125 mm ALDES

Avantages

  • Existe en gris et en brun.
  • Intégration discrète.
  • Faibles pertes de charge.

Domaine d'application

  • Rejet ou prise d'air pour installation de VMC.
  • Ne pas utiliser en VMC Gaz.
  • Pour tous types de toitures : tuile, ardoise...

Description

  • Déflecteur en ABS avec grille de protection.
  • Existe en gris (RAL7015) ou brun (RAL8028).
  • Manchette en tôle galvanisée Ø 150 mm.
  • Raccordement en Ø 125 mm avec joint d'adaptation fourni.
  • Plaque de plomb 500 x 400 mm.
Aldes

Prise et rejet d'air ALDES

Helios
(ANJ6005 / ANJ6055)
DDF 125 (G)

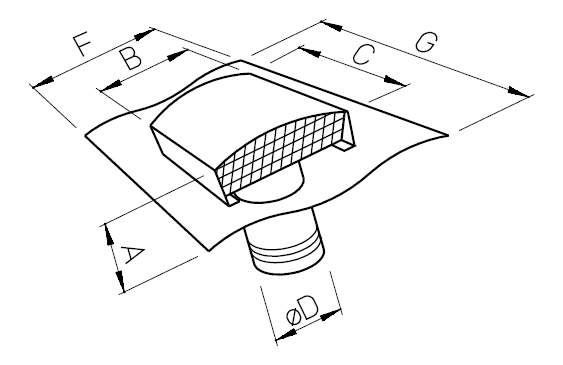

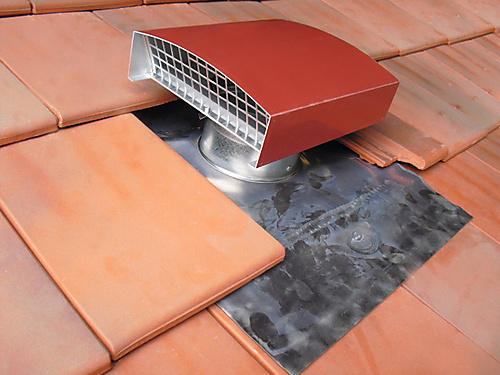

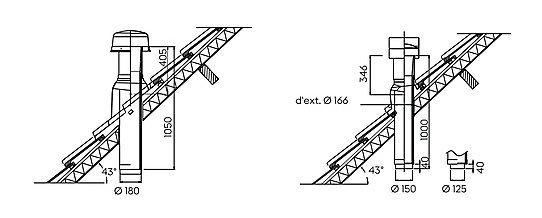

Traversée de toit universelle HELIOS Ø 125 mm, pour introduction ou extraction d'air et raccordement sur conduits

Pour le rejet ou la prise d’air et le raccordement de conduits ø 125 mm. Capot pare-pluie amovible prélaqué rouge tuile ou gris ardoise. Une large feuille de plomb périphérique permet l’adaptation à toutes les formes de tuiles et d’ardoises. Utilisation possible sur toits plats. La tôle support, le conduit et le grillage sont en acier galvanisé.

DDF 125 - Fiche produit - Notice d'installation et d'utilisation DDF

Helios
(ANJ6007 / ANJ6057)
DDF 160 (G)

Traversée de toit universelle HELIOS Ø 160 mm, pour introduction ou extraction d'air et raccordement sur conduits

Pour le rejet ou la prise d’air et le raccordement de conduits ø 160 mm. Capot pare-pluie amovible prélaqué rouge tuile ou gris ardoise. Une large feuille de plomb périphérique permet l’adaptation à toutes les formes de tuiles et d’ardoises. Utilisation possible sur toits plats. La tôle support, le conduit et le grillage sont en acier galvanisé.

DDF 160 - Fiche produit - Notice d'installation et d'utilisation DDF

Helios
(3541, 3542)
IP-DHS 125, 160/180

Chapeau noir de traversée de toit Ø 125, 160/180 mm IsoPipe HELIOS

  • Ø 125 mm : ØB = 157 mm. ØC = 160 mm. Hauteur : 465 mm.
  • Ø 160/180 mm : ØA = 180 mm. ØB = 192 mm. ØC = 210 mm. Hauteur : 465 mm.

Chapeau noir sans longueur de conduit. A associer avec une sortie pour toit plat ou incliné.

Helios
(3543)
IP-DHR 160 / 180

Chapeau noir de traversée de toit avec conduit rouge Ø 160 et 180 mm IsoPipe HELIOS

Chapeau noir en Ø 160 ou 180 mm (adaptateur) avec longueur de conduit rouge. Hauteur : 1040 mm.

A associer avec une sortie pour toit plat ou incliné.

Helios
(3546)
IP-UDPS 125

Sortie pour toit incliné avec bavette en plomb Ø 125 mm IsoPipe HELIOS 25°-45°

Sortie pour toit incliné avec bavette en plomb. Ø 125 mm. Pente de 25° à 45°.

A associer avec un chapeau de toit.

Helios
(9384, 9385, 9386)
IP-BP 160/180/25, 35, 45

Sortie pour toit incliné avec bavette en plomb Ø 160 et 180 mm IsoPipe HELIOS 20°-50°

Sortie pour toit incliné avec bavette en plomb. Ø 160 ou 180 mm. Pente de 20° à 30°, 30 à 40° ou 40° à 50°.

A associer avec un chapeau de toit.

Helios
(3544, 3545)
IP-FDP 125, 160/180

Sortie pour toit plat Ø 125, 160/180 mm IsoPipe HELIOS

  • Ø 125 mm : ØC = 158 mm.
  • Ø 160 ou 180 mm : ØC = 203 mm.

A associer avec un chapeau de toit. Hauteur 250 mm.

Helios
(0845)
TMK 125/150

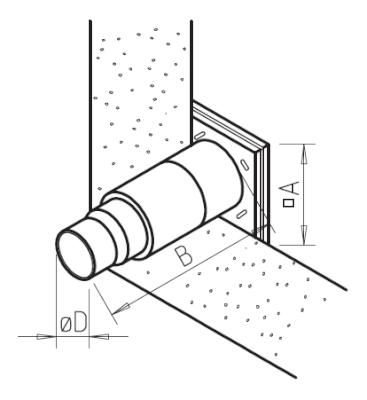

Traversée de mur télescopique HELIOS Ø 125-160 mm, pour introduction ou extraction d'air

Système télescopique pour l’introduction ou l’extraction d’air à travers un mur. Composé de deux tubes en plastique emboîtables pour s’adapter à l’épaisseur du mur. En extérieur, volet automatique ou grille fixe inclus dans la fourniture. Piquage intérieur pour conduits: Type TMK 125/150 avec adaptation aux ø 125, 150 et 160 mm.

TMK 125/150 - Fiche produit - Notice d'installation et d'utilisation TMK

Helios
(3125, 3127, 3130)
IP-FBA 125, 160, 180

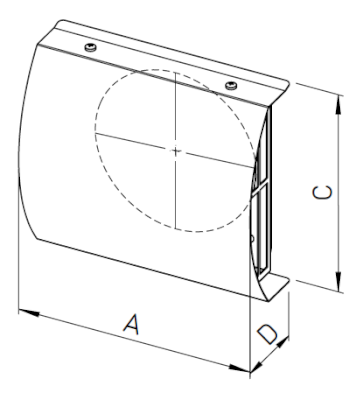

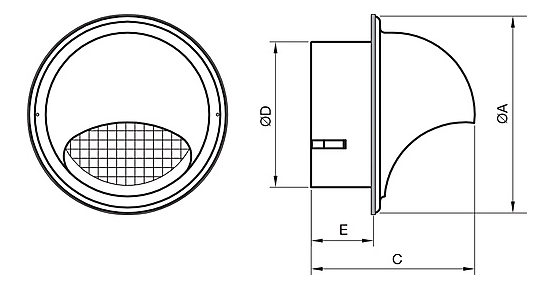

Grille de façade simple pour air extérieur Ø 125, 160, 180 mm IsoPipe HELIOS

  • Ø125 mm : A = 230 mm. C = 200 mm. D = 78 mm.
  • Ø160 mm : A = 265 mm. C = 240 mm. D = 97 mm.
  • Ø180 mm : A = 285 mm. C = 260 mm. D = 126 mm.

Grille en acier inoxydable.

Helios
(3126, 3128, 3131)
IP-FBF 125, 160, 180

Grille de façade simple pour air rejeté Ø 125, 160, 180 mm IsoPipe HELIOS

  • Ø125 mm : A = 230 mm. ØB = 157 mm. C = 200 mm. D = 78 mm.
  • Ø160 mm : A = 265 mm. ØB = 192 mm. C = 240 mm. D = 97 mm.
  • Ø180 mm : A = 285 mm. ØB = 212 mm. C = 260 mm. D = 126 mm.
Grille en acier inoxydable
Helios
(2689, 2694, 2695)
IP-FKB 125, 160, 180

Grille de façade mixte air rejeté + air extérieur DN 125, 160, 180 IsoPipe HELIOS

Grille de façade esthétique et réversible, en acier inoxydable haute qualité permettant simultanément l’introduction et l’extraction d’air. Raccordement DN 125, 160, 180 mm. Prise d’air extérieur à droite ou à gauche. Montage horizontal ou vertical en applique.

Dans le cas d'un encombrement réduit, cette sortie remplace efficacement une entrée et une sortie d'air.



Notice d'installation et d'utilisation IP-FKB
